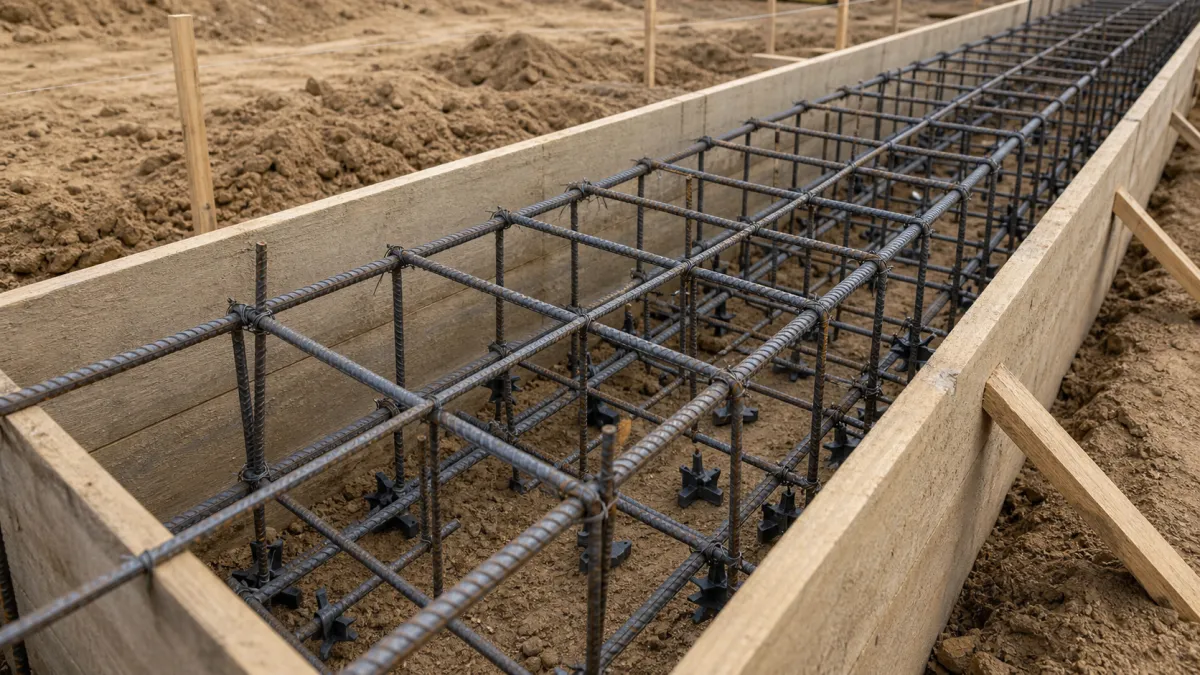

Арматурный каркас — это собранная система стержней арматуры, которая задаёт форму будущего железобетонного элемента до бетонирования.
Что такое арматурный каркас по нормам
В СП 63.13330.2018 арматуру рассматривают как рабочую, конструктивную, поперечную, монтажную и напрягаемую. Арматурный каркас в проекте нужен, чтобы эти стержни сохраняли заданное положение, шаг, анкеровку и связь между собой.
Материал стержней обычно проверяют по ГОСТ 34028-2016 для арматурного проката. Если каркас сварной, важны требования к арматурным и закладным изделиям, а при вязке — правильная фиксация узлов до укладки бетона. Сам каркас не заменяет расчёт армирования: он только собирает расчётные стержни в пространственную форму.
Что входит в каркас
| Элемент | Зачем нужен |
|---|---|
| Рабочая арматура | Воспринимает основные растягивающие усилия |
| Поперечные хомуты | Держат форму, воспринимают срез и связывают стержни |
| Монтажные стержни | Помогают собрать пространственную форму |
| Фиксаторы | Сохраняют нужный зазор до поверхности бетона |
Для плит см. армирование фундаментной плиты, для поясов — армопояс под мауэрлат и перекрытие. Связанный термин: положение арматуры у поверхности конструкции.
Что проверить перед бетонированием
- Диаметр, класс и количество стержней по чертежу КЖ.
- Шаг хомутов, нахлёсты, анкеровку и выпуски.
- Фиксаторы снизу, сбоку и у торцов.
- Жёсткость каркаса: он не должен смещаться при ходьбе, вибрировании и подаче бетона.
Типовая ошибка — собрать красивую сетку, но сместить её к поверхности или перепутать рабочую и монтажную арматуру. После заливки это уже скрытая работа, поэтому каркас фотографируют и принимают до бетонирования.
Статья актуальна на 2026 год: требования к железобетону сверены с СП 63.13330.2018, арматурный прокат — с ГОСТ 34028-2016.
