Байпас — обводной участок трубопровода между подачей и обраткой системы отопления. Назначение — обеспечить движение теплоносителя в обход элемента (радиатора, насоса, узла) при его отключении или регулировке. По СП 60.13330.2020 «Отопление, вентиляция и кондиционирование» применяется в трёх типовых схемах: однотрубная разводка с радиаторами, обвязка циркуляционного насоса, элеваторный узел централизованного теплоснабжения. Диаметр байпаса — на одну ступень меньше основной трубы.
Где применяется
1. В однотрубной системе отопления у радиатора
В «ленинградке» теплоноситель идёт по одной магистрали, заходя в каждый радиатор последовательно. Без байпаса при отключении одного радиатора (терморегулятор) — отключается весь стояк. Байпас параллельно радиатору обеспечивает обход:
- Диаметр байпаса — на одну ступень меньше магистрали (магистраль ⌀25, байпас ⌀20);
- Без перекрытия — нет вентилей, постоянный обход;
- С регулировкой — балансировочный клапан или трёхходовой кран распределяет поток между байпасом и радиатором.

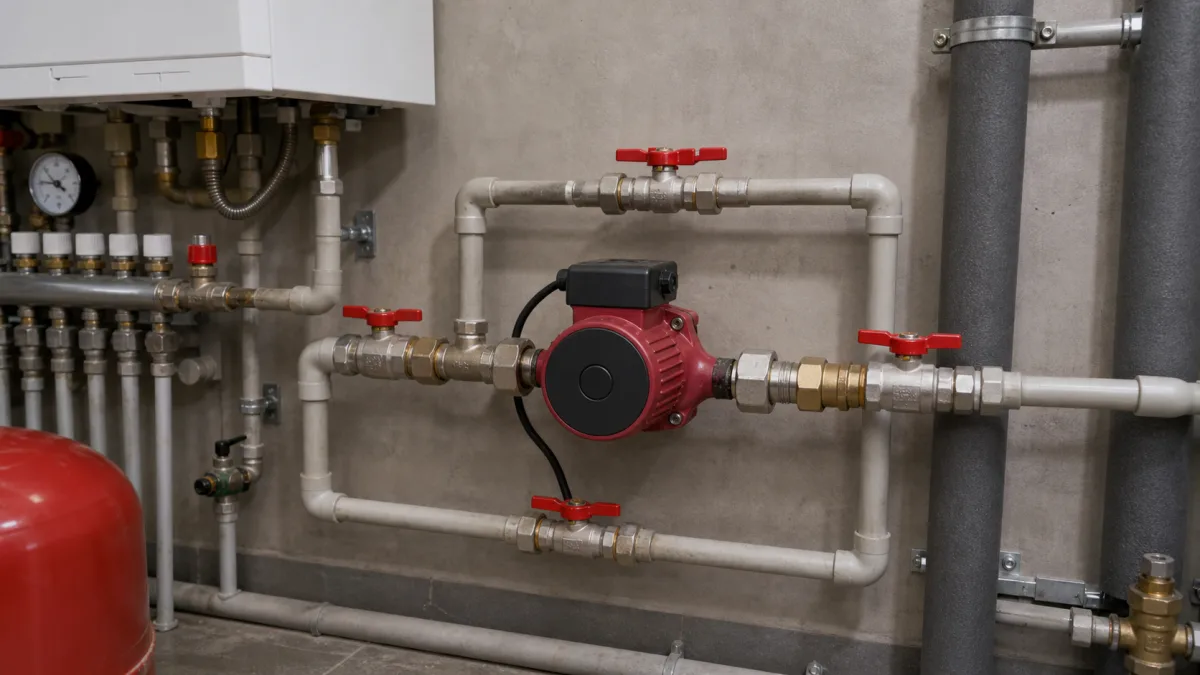

2. На циркуляционном насосе
В двухтрубных системах с насосом байпас обеспечивает естественную циркуляцию при отключении электричества. Конструкция:
- Байпас параллельно насосу с обратным клапаном (шариковым или лепестковым);
- При работе насоса — клапан закрыт давлением подачи, поток только через насос;
- При остановке насоса — клапан открывается под действием самотёка.
Это решение допустимо для систем с уклоном труб ≥ 5 мм/м и большим диаметром магистралей, обеспечивающих естественную циркуляцию.
3. В элеваторном узле
В системах от ЦО температура подачи 130 °C снижается до 95 °C через элеватор (струйный смеситель). Байпас элеватора с задвижками — для аварийного режима, когда элеватор сломан, или для перевода на прямой подвод. Применяется в МКД, в частных домах не используется.
Параметры байпаса у радиатора
| Магистраль | Диаметр байпаса | Подключение к радиатору |
|---|---|---|
| ⌀20 мм (3/4″) | ⌀15 мм (1/2″) | ⌀15 мм (1/2″) + шаровой / терморегулятор |
| ⌀25 мм (1″) | ⌀20 мм (3/4″) | ⌀20 мм (3/4″) + терморегулятор |
| ⌀32 мм (1¼») | ⌀25 мм (1″) | ⌀20 мм (3/4″) |
Расстояние между подключениями радиатора и байпаса по магистрали — 70–100 мм, чтобы избежать гидравлического «короткого замыкания» через ближайшие точки.
Регулировка байпаса у радиатора
- Без регулировки — байпас постоянно открыт. Простейший вариант, но эффективность радиаторов снижена (часть потока идёт мимо);
- Балансировочный клапан на байпасе — настраивается один раз пусконаладкой, поджимает поток через байпас, направляя в радиатор;
- Трёхходовой клапан с термоголовкой — автоматически распределяет поток в зависимости от температуры в комнате.
Самая распространённая ошибка — установка шарового крана на байпасе с возможностью полного закрытия. Это противоречит СП: вся ветка отключается одним краном, перегрев котла.
Обвязка насоса
- Насос на обратке (стандартное расположение для котлов с открытой камерой);
- До и после насоса — отсекающие шаровые краны;
- Байпас параллельно насосу с обратным клапаном на 0,02 МПа (2 м.вод.ст.);
- На байпасе НЕТ запорной арматуры (балансировочного крана достаточно).
Подробнее о работе насоса — давление в расширительном баке.
Частые ошибки
- Байпас того же диаметра, что и магистраль — большая часть потока идёт мимо радиатора, недогрев;
- Шаровой кран на байпасе у радиатора (вместо балансировочного) — нарушение схемы однотрубной системы;
- Обратный клапан на байпасе насоса слишком высокого давления открытия — не открывается при самотёке;
- Байпас в обвязке настенного газового котла там, где его не предусмотрел производитель — нарушение режима встроенного насоса;
- Малое расстояние между подключениями (10–20 мм) — гидравлическое «короткое замыкание», радиатор не греет.
Нормативные документы
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование»
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- СП 124.13330.2012 «Тепловые сети»
Смежные темы: обвязка газового котла полипропиленом, какие радиаторы для частного дома, давление в расширительном баке.
Статья актуальна на 2026 год. При смене редакции СП 60.13330 параметры сверять с действующей версией.
