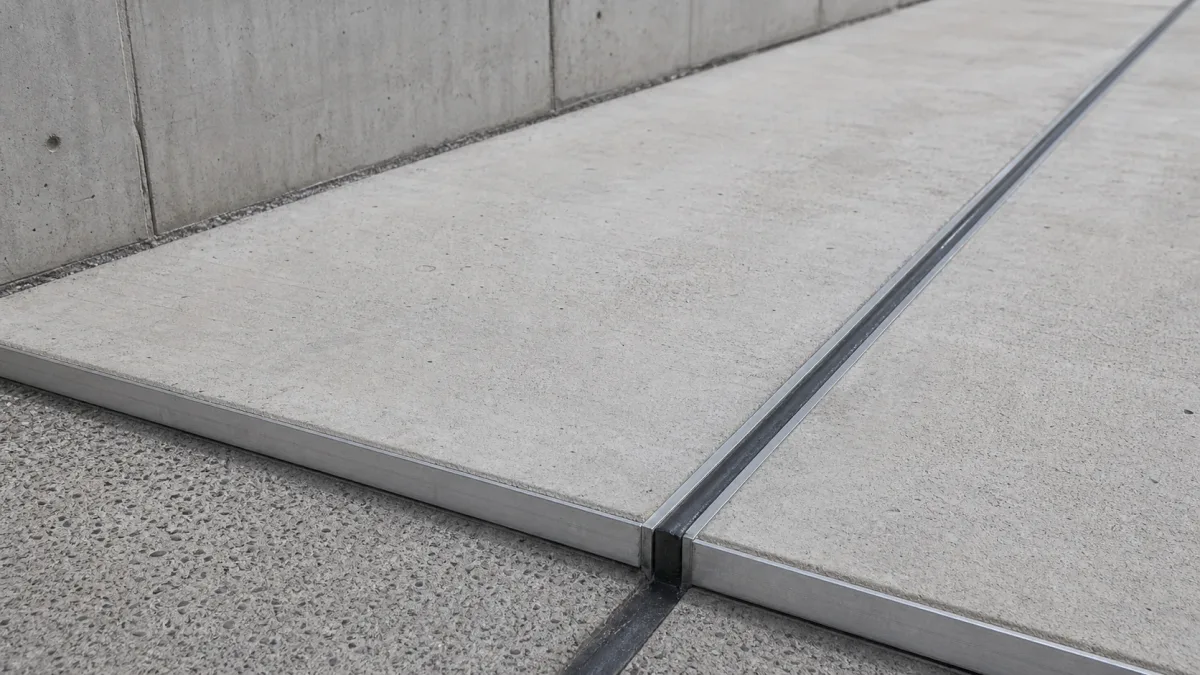

Деформационный шов — это разрыв или зазор в конструкции, который дает ее частям смещаться без разрушительных трещин.
Что такое деформационный шов по нормам
В СП 29.13330.2011 для полов деформационный шов описывается как разрыв в несущем слое, который снижает риск трещин при нагреве, охлаждении и усадке. В железобетонных зданиях близкая логика применяется через швы, учитывающие тепловые и усадочные перемещения по СП 63.13330.2018.
Общий смысл один: конструкцию заранее делят на участки, чтобы она не рвала бетон, кладку, стяжку или отделку в случайном месте. Поэтому деформационный шов нельзя путать с трещиной: шов делают специально, а трещина появляется без контроля.
В проекте шов обычно показывают не одной линией, а узлом: какие слои разрезаются, чем заполняется зазор, как защищены кромки и сохраняется ли гидроизоляция.
Какие швы бывают
| Вид шва | Что компенсирует |
|---|---|
| По нагреву | Расширение и сжатие от нагрева и охлаждения |
| Усадочный шов | Сокращение бетона или стяжки при твердении и высыхании |
| Осадочный шов | Разную осадку частей здания или сооружения |
| Изоляционный шов | Отделение пола от стен, колонн или оборудования |
Где проверять проектное решение
- На планах КЖ, АР, полов и фасадов: шов должен проходить непрерывно по нужным слоям.
- В узлах: смотрят ширину зазора, герметик, профиль, гидроизоляцию и защиту кромок.
- В бетонных полах: используют отдельные правила для деформационных швов в бетонных полах.
- В подземной части: проверяют водозащиту, чтобы шов не стал каналом протечки.
Если шов нарезали только в отделке, а несущая часть осталась сплошной, он может не решить задачу. Состав шва должен соответствовать причине деформаций.
Статья актуальна на 2026 год: определения и практическая логика сверены с СП 29.13330.2011 и СП 63.13330.2018.
