Длина стропила — калькулятор

Автор: Михаил Безгодов, инженер-строитель

Калькулятор длины стропильной ноги со свесом.

Длина стропила

Рассчитайте геометрическую длину стропильной ноги и добавьте карнизный свес.

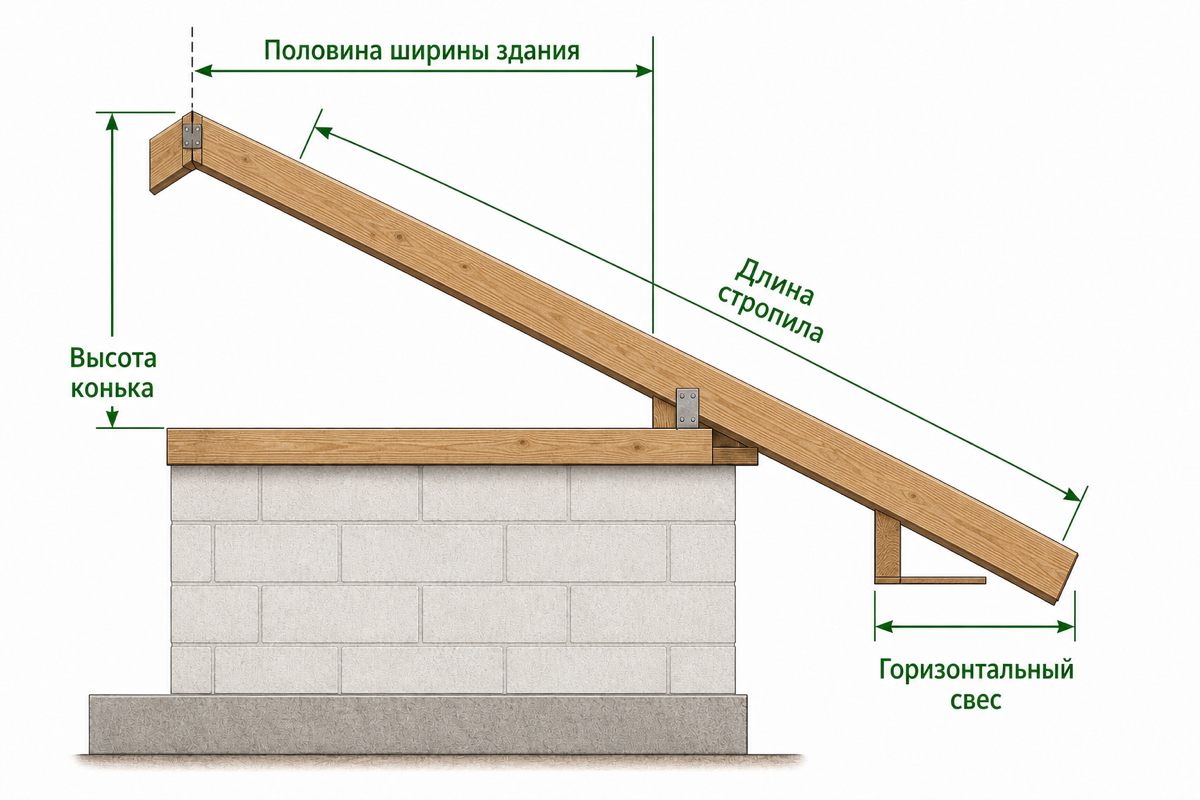

Какие размеры нужны для расчёта длины стропила

Расчёт относится к прямому скату без учёта запилов, конькового узла и толщины стен.

Половина ширины здания, мВысота конька над мауэрлатом, мГоризонтальный свес, м

Стропило со свесом—

До линии стены—

Добавка по скату—

Угол ската—

История расчётов

Значения хранятся только в этом браузере и не отправляются на сервер.

Угол уклона крыши Расход профлиста

Как считается длина

Основная длина определяется по теореме Пифагора, а горизонтальный свес пересчитывается в добавку вдоль ската.

Как читать результат

Итог — геометрическая длина от конька до края свеса.

Пример

Для половины пролёта 5 м и подъёма 2,5 м стропило до стены имеет длину около 5,59 м.

Ограничение

Монтажный запас, запилы и конструкцию конькового узла назначают отдельно.
