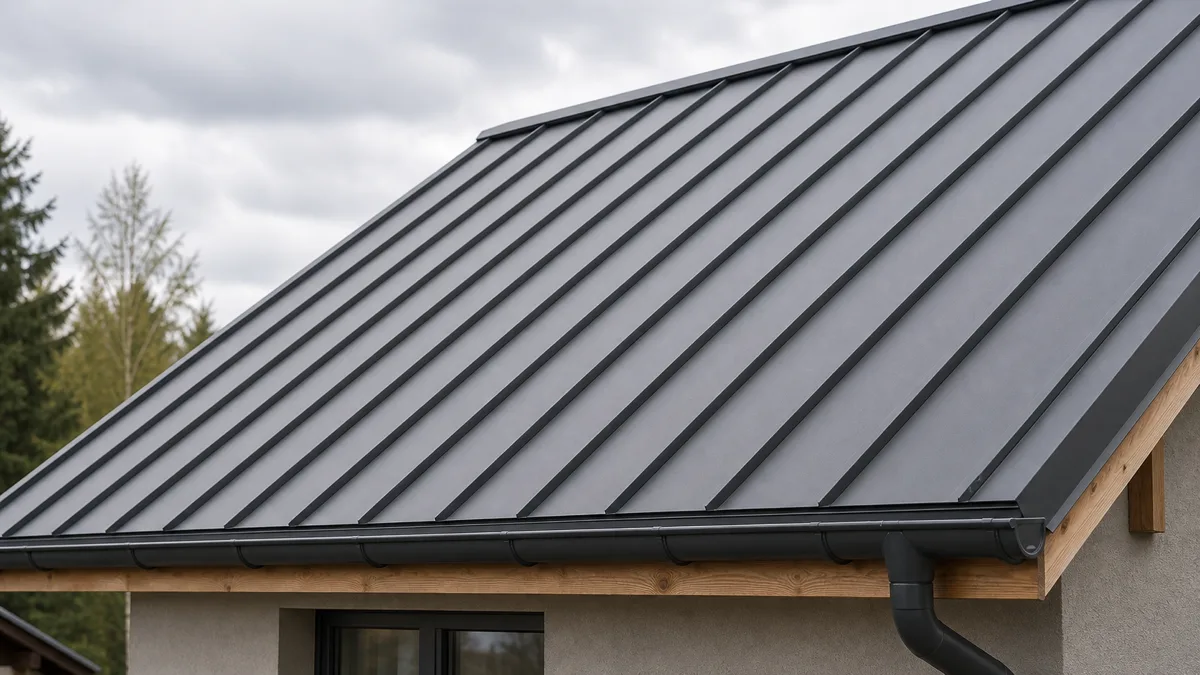

Фальцевая кровля — покрытие из металлических картин, соединённых вертикальным фальцевым швом. Стандартное соединение — двойной стоячий фальц высотой 25 мм, обеспечивающий герметичность без герметиков. Минимальный уклон — 7° (12 %) при двойном фальце, 14° (25 %) при одинарном по СП 17.13330.2017 «Кровли». Материалы: оцинкованная сталь с полимерным покрытием 0,5–0,7 мм, медь 0,5–0,7 мм, цинк-титан 0,7 мм, алюминий 0,7 мм. Срок службы 50+ лет для меди и цинк-титана, 30–50 лет для оцинковки.
Виды фальцев
| Тип | Высота | Минимальный уклон | Применение |
|---|---|---|---|
| Одинарный стоячий | 25 мм | 14° | Реставрация, простые формы |
| Двойной стоячий | 25 мм | 7° | Стандарт для современной кровли |
| Самозащёлкивающийся | 25 мм | 14° | Без специального инструмента |
| Угловой / скрытый | в плоскости картины | 20° | Декоративный, для облицовки фасадов |
Двойной стоячий фальц — отраслевой стандарт. Самозащёлкивающийся проигрывает по герметичности при экстремальных нагрузках, но проще в монтаже.
Конструкция «пирога»
- Стропильная система — расчётная по СП 64.13330.2017;
- Пароизоляция (изнутри);
- Утеплитель между стропил — каменная вата плотностью 30–50 кг/м³;
- Диффузионная мембрана поверх утеплителя;
- Контробрешётка 50×50 мм — вентзазор 30–50 мм обязателен;
- Сплошной настил из ОСП-3, обрезной доски или обрешётка из доски с шагом 200 мм;
- Антиконденсатная подкладка (объёмная разделительная плёнка) — обязательна для металла во избежание конденсата на тыльной стороне;
- Картина из металла с заводскими отгибами под фальц.
Размеры картин
| Параметр | Значение |
|---|---|
| Ширина рядовой картины (после загиба) | 500–625 мм |
| Длина картины | от ската до ската, до 8 м без поперечного шва |
| Толщина металла | 0,5–0,7 мм |
| Высота фальца | 25 мм |
Длинные картины (до 8 м) укладываются от карниза до конька без поперечных стыков, что и обеспечивает герметичность фальцевой кровли.
Узлы
- Карнизный свес — капельник, отбортовка картины с заходом в желоб;
- Конёк — обжим фальца с двух сторон + коньковая планка с вентиляционными отверстиями;
- Ендова — жёлоб из того же материала, заведённый под рядовые картины с отбортовкой 25 мм;
- Примыкания (трубы, парапеты) — фартук с заходом в штробу 30 мм + герметизация;
- Снегозадержатели — трубчатые на кляммерах, не пробивающих фальц.
Крепление к настилу
Картины крепятся скрытыми кляммерами:
- Неподвижные — у конька (фиксируют картину на скате);
- Подвижные — по длине ската, позволяют картине удлиняться при нагреве.
Шаг кляммеров 400–600 мм. Без подвижных кляммеров на длинных картинах появляются вырванные саморезы или волны — следствие температурного расширения металла (1 м оцинковки нагретой на 50 °C удлиняется на 0,55 мм).
Уклон и нагрузки
Минимальный уклон — 7° для двойного фальца. Меньше — закатывание воды через фальц при ливне с ветром. Снеговая нагрузка по СП 20.13330.2016: учитывается коэффициент μ=1 для уклона 25–60° (полная нагрузка), μ=0 при уклоне ≥ 60° (снег скатывается). Скользкая поверхность металла — обязательны снегозадержатели и страховочное ограждение для обслуживания.
Частые ошибки
- Монтаж без антиконденсатной плёнки на сплошной настил — конденсат на тыльной стороне, гниение настила;
- Неподвижные кляммеры по всей длине — вырывание при удлинении, видимые волны;
- Уклон 5° под двойной фальц — затекание;
- Снегозадержатели саморезами в фальц — пробой шва, протечка;
- Алюминиевые/оцинкованные кляммеры в контакте с медной картиной — гальваническая коррозия.
Нормативные документы
- СП 17.13330.2017 «Кровли»
- ГОСТ Р 58153-2018 «Кровля из металлической черепицы и фальцевой стали»
- ГОСТ 14918-2020 «Прокат стальной с цинковым покрытием»
- СП 20.13330.2016 «Нагрузки и воздействия»
Смежные темы: односкатная крыша — конструкция и уклон, ендова кровли, уклон водосточного жёлоба.
Статья актуальна на 2026 год. При смене редакции СП 17.13330 или ГОСТ Р 58153 параметры сверять с действующей версией.
