Фановая труба — вертикальный канализационный стояк, выведенный выше кровли и не подключённый к санприборам. Нужна для выравнивания давления в системе канализации: при сливе унитаза или ванны разрежение в трубе срывает гидрозатворы сифонов, и в дом поступает запах. По СП 30.13330.2020 «Внутренний водопровод и канализация зданий» п. 8.4 фановый стояк обязателен в зданиях с двумя и более санузлами или унитазом.
Когда нужна, когда нет
| Условия | Решение |
|---|---|
| Один унитаз + раковина, расход стока до 1,5 л/с | Можно без фановой, с вакуумным клапаном на верхней точке стояка |
| Два и более санузлов | Фановый стояк обязателен (СП 30.13330.2020 п. 8.4) |
| Дом с подвалом с санприборами | Фановый стояк обязателен |
| Многоэтажный дом | Фановый стояк по каждой канализационной шахте |
Конструкция
- Диаметр. Не менее диаметра канализационного стояка — обычно 110 мм. Уменьшать запрещено.
- Высота над кровлей. Не менее 0,3 м над плоской кровлей, 0,5 м над скатной. Над эксплуатируемой кровлей — не менее 3 м (по СП 30.13330.2020 п. 8.4.4).
- Отступ от окон и балконов. Не менее 4 м по горизонтали — иначе запах попадает внутрь при определённом ветре.
- Дефлектор не ставится. Канализационная вентиляция должна свободно входить и выходить; дефлектор сужает отверстие и забивается изморозью.
- Утепление. На участке через холодный чердак или на улице — теплоизоляция (минвата + кожух или энергофлекс) для предотвращения обмерзания пара изнутри. По СП 60.13330.2020 — материал не дешёвый горючий.
Альтернатива — вакуумный клапан
Аэратор (вакуумный клапан) ставится на верхней точке стояка. При разрежении в трубе мембрана клапана открывается и впускает воздух, при избыточном давлении (например, при сливе с верхнего этажа) — закрывается. Преимущества: не нужно выводить трубу через кровлю, экономия материала и работы.
Ограничения по СП 30.13330.2020 п. 8.4.7:
- Допустим в одно- и двухквартирных домах при определённых расходах.
- Запрещён как единственное решение в многоэтажных зданиях.
- Должен быть доступен для обслуживания (не замуровывать в стену).
- На холодном чердаке требует теплоизоляции — мембрана при минусе деревенеет и не открывается.
На практике для частного дома с одним санузлом вакуумный клапан — рабочий вариант. Для дома с двумя санузлами рекомендуется фановый стояк, или клапан плюс выпуск на верхней точке через кровлю как страховка.
Размещение стояка
- Стояк строится прямо вверх, без переломов и переходов на меньший диаметр.
- В точке выхода через кровлю — гидроизоляционный фартук с резиновым уплотнителем (мастер-флеш) для скатной кровли или герметичный воротник для плоской.

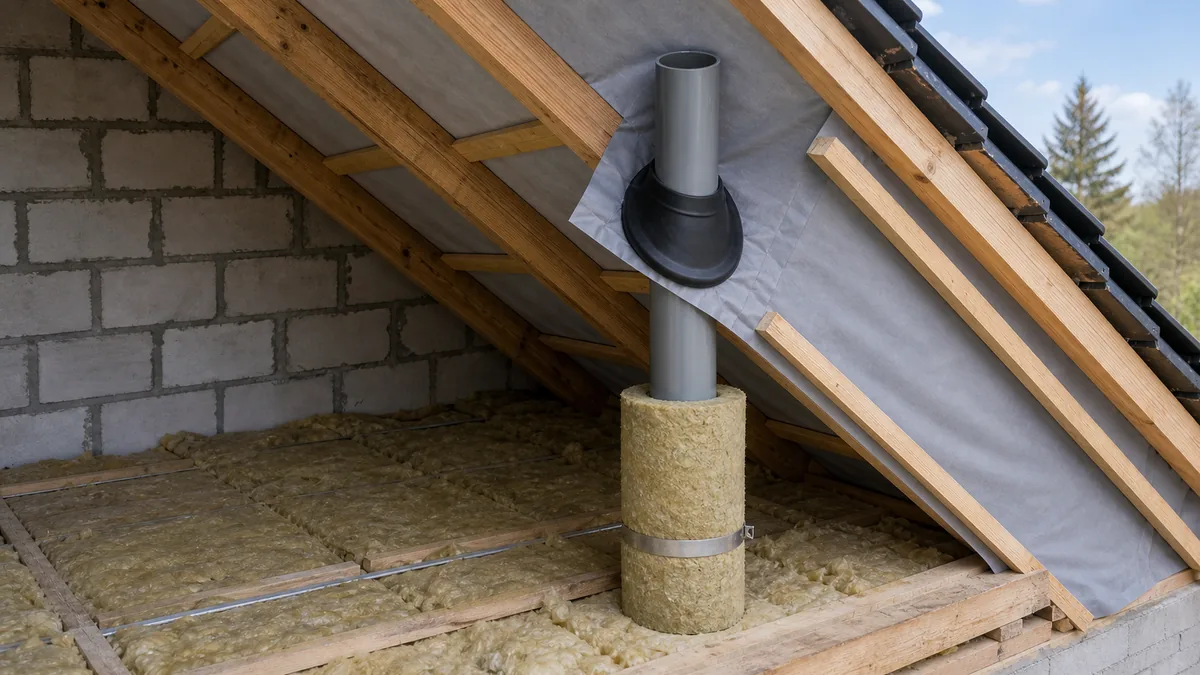

- На участке через неотапливаемый чердак — труба «канализационная утеплённая» либо обычная труба в кожухе с базальтовой ватой 50–80 мм.
- Сверху открытый срез или специальный канализационный аэратор-«грибок» (без створки, только защита от мусора).
Частые ошибки
- Сужение фановой трубы с 110 до 50 мм для эстетики — поток воздуха недостаточен, гидрозатворы срывает.
- Дефлектор на верхней точке — забивается изморозью, перестаёт пропускать воздух.
- Установка вакуумного клапана внутри стены без люка — при отказе мембраны замена требует разборки стены.
- Объединение фановой и обычной вентиляции — фекальные газы в вытяжных каналах.
- Холодный чердак без теплоизоляции трубы — внутри образуется лёд, сечение сужается до 30–50 мм.
- Расстояние до окна 1,5 м — запах в комнате при ветре с этой стороны.
Когда без фановой и без клапана
Дом одноэтажный с одним унитазом, выпуск канализации напрямую в септик. Если расход стока в самой нагруженной точке (унитаз) не превышает 1,5–2 л/с, а длина горизонтальных участков невелика — гидрозатворов не срывает. Но это всё равно компромисс: при добавлении посудомойки или второй ванны фановая стает нужна.
Нормативные документы
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий» (актуализированная редакция СНиП 2.04.01-85*) — раздел 8 «Внутренняя канализация»
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — требования к материалам внутренних коммуникаций
- ГОСТ Р 51613-2000 «Трубы напорные из непластифицированного поливинилхлорида»
- ГОСТ 22689-2014 «Трубы и фасонные части полиэтиленовые для систем внутренней канализации»
Смежные материалы: уклон канализационной трубы 110, септик из бетонных колец.
Статья актуальна на 2026 год. При смене редакции СП 30.13330 требования сверять с действующей версией.
