Для ввода 15 кВт по 1 фазе — СИП-2×16, по 3 фазам — СИП-4×16. Минимальное сечение алюминиевой жилы СИП для ответвлений к вводам — 16 мм² (ПУЭ 2.4.20). На длине от опоры до фасада свыше 25 м проверять падение напряжения и поднимать сечение до 25 мм².
Чем СИП отличается от обычного провода
СИП — самонесущий изолированный провод по ГОСТ 31946-2012: алюминиевые жилы в светостабилизированной XLPE-оболочке, рассчитанной на УФ и температуру −60…+90 °C. Несущая жила — либо отдельная сталеалюминиевая (СИП-1, СИП-2), либо все жилы одинакового сечения и нагрузка распределяется равномерно (СИП-4, СИП-5).
| Марка | Конструкция | Где применяется |
|---|---|---|
| СИП-1 | 3 фазных + неизолированный нулевой несущий | магистральная ВЛ 0,4 кВ (устаревший, не для ИЖС-вводов) |
| СИП-2 | 3 фазных + изолированный нулевой несущий | магистральная ВЛ и ответвления к ИЖС |
| СИП-3 | 1 жила в защитной XLPE-оболочке | ВЛ 6–35 кВ — не для бытового ввода |
| СИП-4 | 2 или 4 равных изолированных жилы без несущей | короткие ответвления к вводам ИЖС, 1 ф. (2×16) или 3 ф. (4×16) |
| СИП-5 | аналог СИП-4 с улучшенной изоляцией | районы с агрессивной атмосферой |
Для ввода в частный дом сетевая компания почти всегда тянет СИП-4×16 (3 ф.) или СИП-2×16 (1 ф.) — их крепят на анкерных кронштейнах прямо к фасаду без промежуточных опор, длина до 25 м без расчёта.
Сечение, ток, падение напряжения
Длительно допустимый ток алюминиевой жилы СИП в воздухе по ГОСТ 31946:
| Сечение, мм² | 1 фаза, А | 3 фазы, А/жилу |
|---|---|---|
| 16 | 100 | 75 |
| 25 | 130 | 100 |
| 35 | 160 | 125 |
| 50 | 195 | 150 |
| 70 | 240 | 185 |
15 кВт по 1 фазе — рабочий ток ~70 А, СИП 2×16 (100 А) держит с запасом. 30 кВт по 3 фазам — 50 А/фазу, СИП 4×16 (75 А) тоже подходит. Двойной запас по току — нормальная инженерная практика для ВЛ, где кабель часами на солнце и нагревается дополнительно.
Падение напряжения на длинном вводе считается через ΔU = 2 · I · L · ρ_Al / S для 1 фазы или ΔU = √3 · I · L · ρ_Al / S для 3 фаз, где ρ_Al = 0,028 Ом·мм²/м. Норма по ГОСТ 32144-2013 — не более 5 % от номинала (220 В × 0,05 = 11 В на 1 ф., 380 В × 0,05 = 19 В на 3 ф.).
Для 15 кВт по 1 ф., L = 30 м, S = 16 мм²: ΔU = 2 · 70 · 30 · 0,028 / 16 = 7,4 В (3,4 %) — в норме. Для L = 60 м: ΔU = 14,7 В (6,7 %) — выходим за норму, нужно СИП 2×25 или перевод на 3 фазы.
Крепление и переход на медь в дом

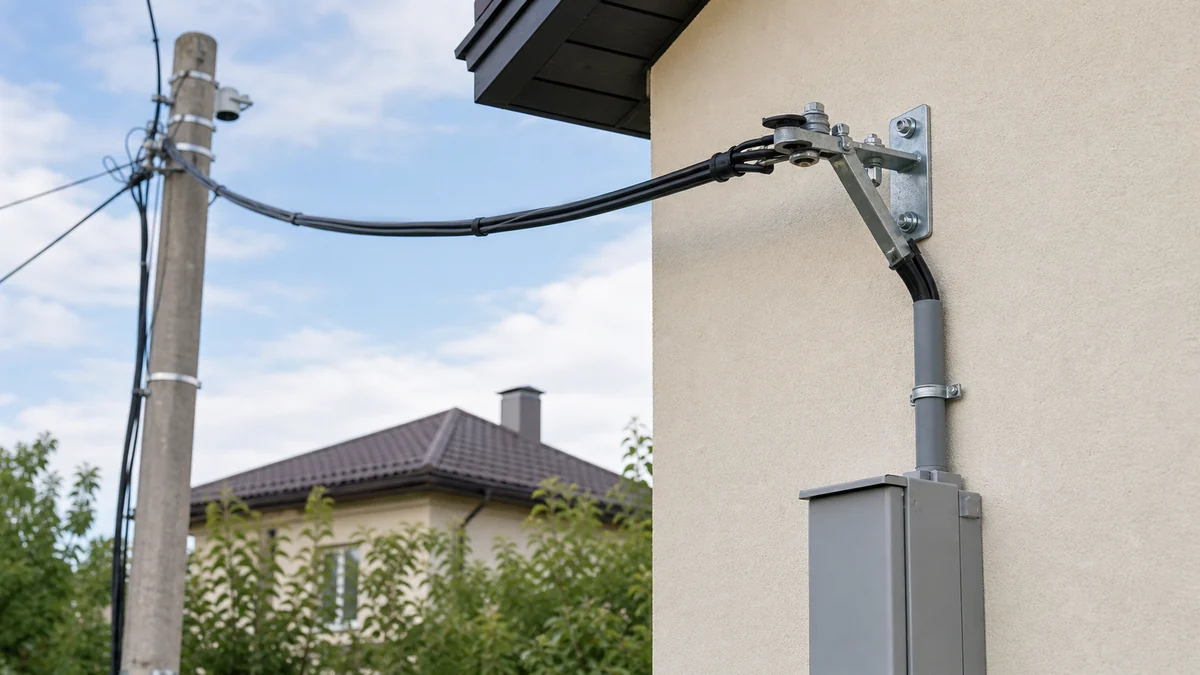

СИП крепят на анкерные кронштейны (для одиночного провода) или анкерные клиновые зажимы (для пучка СИП-4) по ПУЭ 2.4. Высота над уровнем земли в месте ввода — не менее 2,75 м, на пешеходной зоне — 3,5 м, над проездом для транспорта — 6 м. Минимальное расстояние до балконов и окон — 1,5 м, до крыши — 1 м.
Прямой ввод СИП внутрь дома не делается — только через гильзу из стальной трубы или термоусадку с переходом на медный провод ВВГнг или NYM до счётчика и ВРУ. Соединение СИП с медной жилой — только через прокалывающие зажимы или биметаллические гильзы (Cu-Al скрутка прямого контакта запрещена ПУЭ из-за электрохимической коррозии). Установка зажима — на изолированном проводнике, прокол выполняется самим зажимом без снятия изоляции.
Снаружи на фасаде ставится защитный автомат сетевой (опломбированный) или автомат потребителя в вводном щите, далее счётчик, далее ВРУ. Если счётчик опломбирован на фасаде — он попадает на улицу, в IP54-шкаф; внутри щит уже без пломб. Подбор кабеля внутри дома — отдельная задача, см. расчёт сечения и сравнение ВВГнг или NYM; полный состав ВРУ — в отдельной статье.
Статья актуальна на 2026 год.
