Обратный клапан — арматура, которая пропускает поток в одну сторону и закрывается при попытке обратного движения воды, воздуха или теплоносителя.
Где его ставят

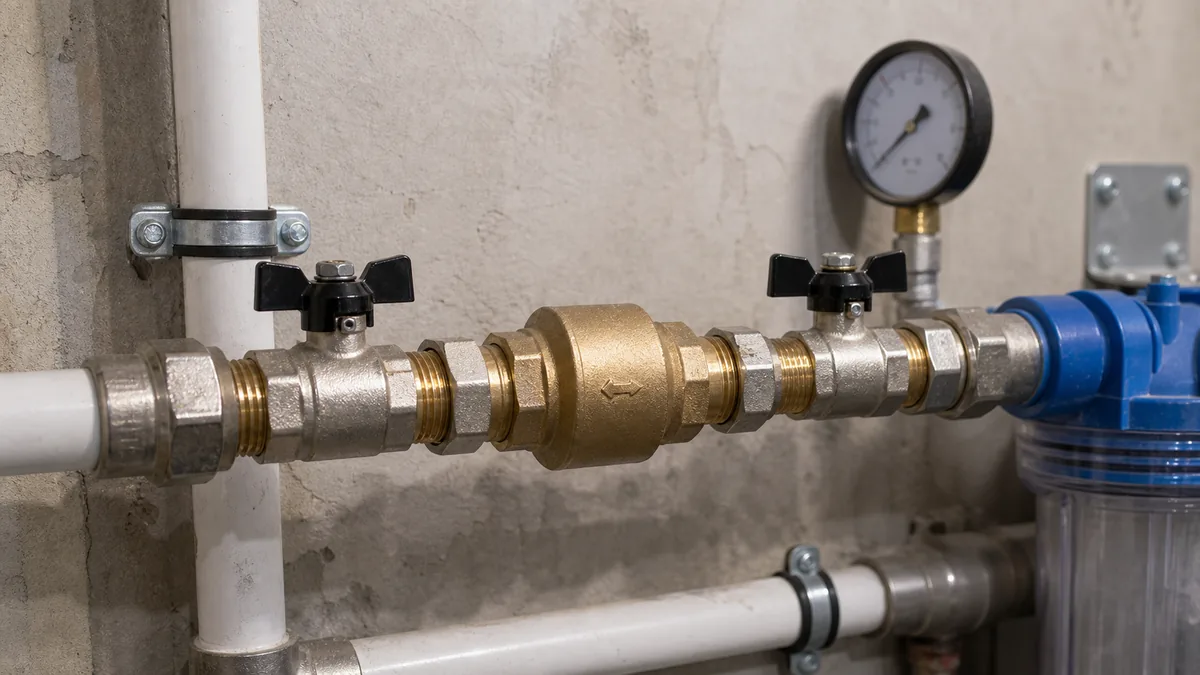

В водоснабжении обратный клапан удерживает воду во всасывающей линии насоса, защищает гидроаккумуляторный узел и не даёт воде уходить обратно в скважину или магистраль. В отоплении он разделяет контуры, байпас, насосные группы и источники тепла. В вентиляции клапан ставят на вытяжной канал, чтобы воздух не шёл обратно в помещение.
Для водоснабжения состав арматуры проверяют по СП 30.13330.2020, для отопления и вентиляции — по СП 60.13330.2020, а монтаж внутренних трубопроводов — по СП 73.13330.2016. В насосном узле смежные темы: насосная станция и гидроаккумулятор.
Как он работает
Внутри клапана есть тарелка, шар, лепесток или подпружиненный затвор. При потоке в нужную сторону он открывается, при обратном давлении закрывается. Это не запорный кран: им не регулируют расход и не оставляют как единственный способ отключения участка для ремонта.
Тип клапана выбирают по среде и месту установки. На воде важны диаметр, рабочее давление, доступ к обслуживанию и направление стрелки на корпусе. В вентиляции проверяют, не мешает ли створка нормальной вытяжке; связанная тема — вентиляция санузла.
Что проверить перед монтажом
- Направление потока: корпус ставят по стрелке производителя.
- Положение установки: часть клапанов работает только горизонтально или только вертикально.
- Доступ к разборке, чистке или замене.
- Совместимость с трубой, температурой, давлением и типом среды.
- Наличие запорных кранов рядом, если узел нужно обслуживать без слива всей системы.
В схеме с насосом обратный клапан не лечит слабый напор и не заменяет фильтр. Если насос часто включается, проверяют давление, мембранный бак, реле и герметичность соединений, а не только сам клапан.
Статья актуальна на 2026 год: термин и базовые проверки обратных клапанов сверены с СП 30.13330.2020, СП 60.13330.2020 и СП 73.13330.2016.
