Перепады напряжения идут либо со стороны сети (просадки и скачки на линии), либо от отгоревшего контакта на вводе или в щитке. Защита подбирается по причине.
Что считается перепадом
По ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» в сети 230 В допускается отклонение ±10 % длительно (от 207 до 253 В) и ±20 % кратковременно. То, что выходит за эти границы, — нарушение качества, можно фиксировать и предъявлять сетевой организации. То, что в этих границах, юридически перепадом не является, но чувствительная электроника всё равно может реагировать.
Значительное повышение или понижение напряжения может повредить оборудование либо вызвать срабатывание его защиты. Последствия зависят от величины, длительности воздействия и защитных устройств конкретного прибора.
Причины — снаружи и внутри
- Снаружи. Старая воздушная линия с провисом проводов, изношенный понижающий трансформатор, перекос фаз у потребителей в посёлке, обрыв или плохой контакт нулевого провода. Сезонная нагрузка: летом — кондиционеры, зимой — обогреватели. Соседский сварочный аппарат на 380 В через однофазный ввод.
- На вводе. Окислились или подгорели контакты на ВРУ (вводно-распределительном устройстве) или на счётчике. Оплавлены жилы под винтами автомата. Алюминиевая жила в зажиме под медный наконечник — типичная точка деградации.
- В щитке. Слабая затяжка винтов автоматов, дифавтоматов и нулевой шины. От нагрева контакт продолжает деградировать, появляется падение напряжения по этой ветке. Лампы на этой группе тускнеют под нагрузкой, котёл периодически уходит в ошибку «низкое напряжение».
- В распределительной коробке или розетке. Скрутка вместо клеммника, провод подгорел в стене. Перепад только в одной комнате.
Что измерить

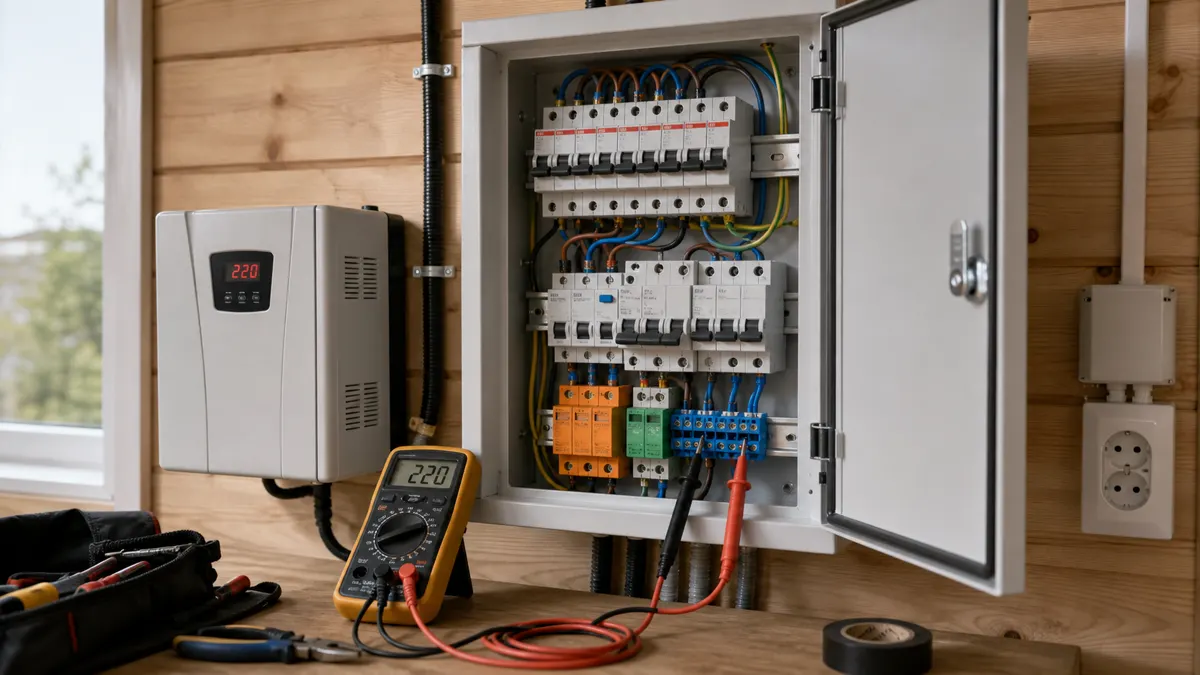

Без замера решение не принимают. Минимум — мультиметр, лучше — регистратор напряжения на сутки или анализатор качества электроэнергии. Что фиксируют:
- Напряжение между фазой и нулём на вводе, на счётчике, на нулевой шине щита и на проблемной розетке. Расхождение между точками — это потеря на контактах. Норма падения от ввода до розетки — единицы вольт, не десятки.
- Напряжение в течение суток с записью. Если ночью 235 В, а вечером 195 В — просадка от нагрузки соседей или ослабленного трансформатора. Если кратковременные пики до 280–300 В — нарушение со стороны сетевой.
- Температура корпуса автоматов и шин под нагрузкой тепловизором или контактным щупом. Тёплый автомат (более 50–60 °C) — повод подтянуть контакт; горячий (выше 80 °C) — заменить и устранить причину.
Защита по типу проблемы
Подбор по результату измерения, а не «всё сразу»:
- Реле напряжения на вводе. Отключает дом при выходе за заданные границы (например, 180–250 В) и снова включает после возврата нормы. Защищает всю технику от обрыва нуля и скачков. Ставится первым после счётчика, рассчитывается по току всей нагрузки. Это базовая защита, которая нужна почти каждому дому с воздушным вводом.
- Стабилизатор напряжения — на критичную нагрузку (котёл, насос, холодильник, котельная), если в сети устойчивая просадка или перенапряжение, а заменить ввод не получается. Подбор по типу и точности — стабилизатор напряжения для дома. Ставить на весь дом дорого и не всегда нужно; чаще делают «островок» из стабилизированной линии для котла и насосной станции.
- Устройство защиты от импульсных перенапряжений (УЗИП). Срезает грозовые импульсы. Не лечит просадки и долгие скачки, только импульсы; работает в паре с реле напряжения, не вместо него.
- Источник бесперебойного питания для котла — на случай кратковременных отключений и просадок ниже порога работы котла. Подбирается под мощность циркуляционного насоса и автоматики, обычно 300–1000 Вт. Связан с темой резервное питание частного дома.
- Генератор с автозапуском — если отключения длинные и регулярные. Решает другую задачу, чем стабилизатор, и часто ставится в дополнение.
Если причина в проводке
Перед покупкой стабилизатора и реле — проверка узлов, где провод соединяется с другим проводом или с прибором. Слабая затяжка, окисление, скрутка вместо клеммника — лечится осмотром и протяжкой, не оборудованием. По ПУЭ-7 «Правилам устройства электроустановок», глава 1.7 и 2.1, контактные соединения должны выполняться сваркой, опрессовкой, пайкой или сжимами — скрутки запрещены. Замена ввода с алюминия на медь увеличенного сечения — частое и недорогое решение, которое снимает половину «перепадов» без всякой автоматики.
Смежно: стабилизатор напряжения для дома, резервное питание дома, ввод электричества 15 кВт.
Статья актуальна на 2026 год. При смене редакции ГОСТ 32144 и ПУЭ-7 требования к качеству электроэнергии и контактным соединениям сверять с действующей версией.
