План показывает, где на участке будут ввод, щит учёта, кабельная трасса и объект, который потребляет электроэнергию.
Для чего нужен такой план
Документ прикладывают к заявке на технологическое присоединение, когда сетевой организации нужно понять расположение участка и предполагаемую точку ввода. Правила технологического присоединения установлены ПП РФ №861 от 27.12.2004 в действующей редакции: заявитель указывает энергопринимающие устройства и место их размещения.
Для частного дома энергопринимающее устройство в бытовом смысле — это не только будущий дом, но и вводной щит, временный строительный щит, насос, электрокотёл или другое оборудование, которое будет подключено к сети. Общий порядок заявки связан со статьёй про техприсоединение к электросетям.
Что нанести на схему

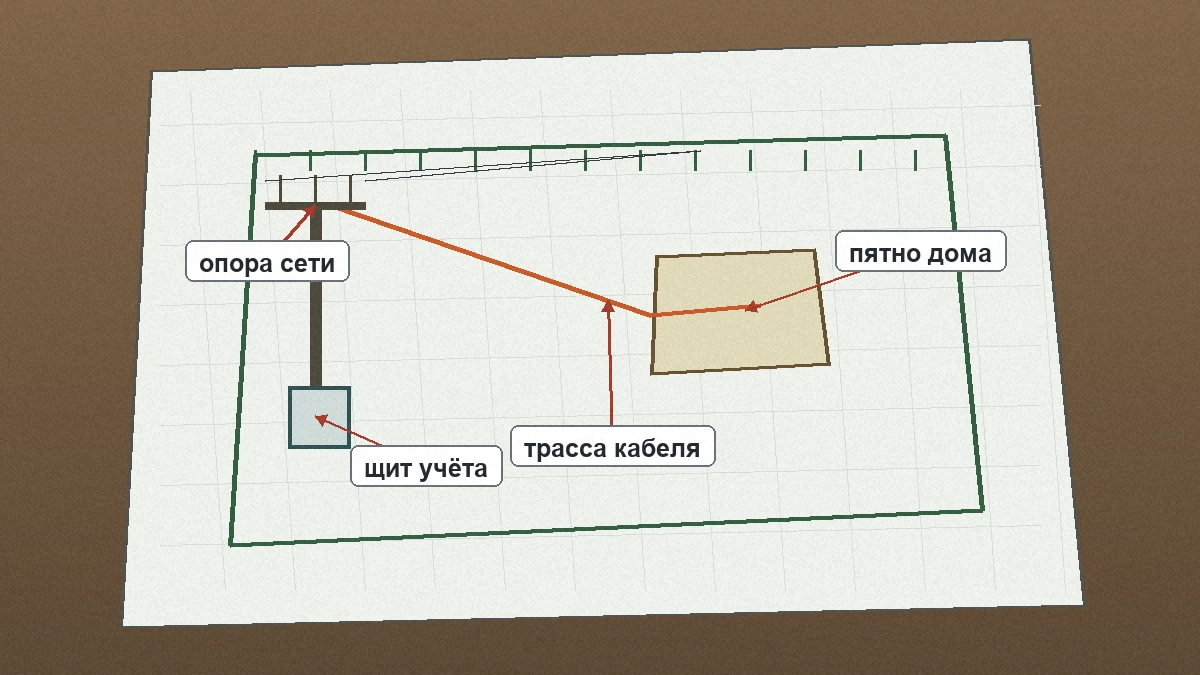

Покажите границы участка, дорогу, существующую опору или кабельную линию, место щита учёта, будущий дом, трассу кабеля и расстояния до границ. Если дом ещё не построен, пятно дома можно показать как планируемое. Главное — не прятать ввод в абстрактной точке без связи с реальным рельефом и въездом.
Если на участке будет электрокотёл, заранее проверьте мощность и резерв, а не только место щита. В плане полезно показать, где ввод переходит от временной стройки к постоянному дому.
Что задерживает согласование
Ошибки обычно технические: на плане нет дороги, не указан дом, щит нарисован за границей участка, не видна существующая опора, схема противоречит ситуационному плану. Если требуется отдельный лист, не заменяйте его картинкой из кадастровой карты без отметки ввода.
Для временного питания стройки план лучше делать сразу с будущей логикой ввода, чтобы потом не переносить щит. Резервное питание рассматривайте отдельно, например через бензогенератор для дома, но генератор не заменяет схему присоединения к сети.
Статья актуальна на 2026 год.
