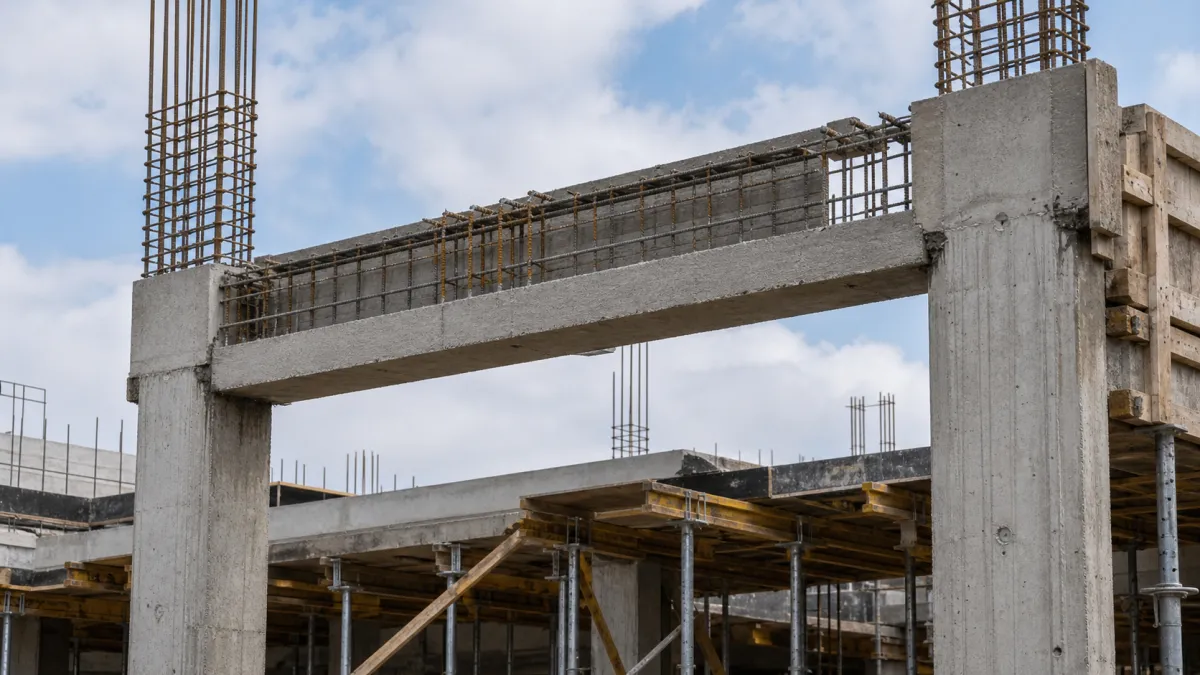

Ригель — это горизонтальный несущий элемент каркаса, который связывает опоры и принимает нагрузку от перекрытий или стен.
Есть ли нормативное определение
Универсального определения «ригель» для всех материалов в ГОСТ Р ИСО 6707-1-2020 нет. В проектной практике ригелем называют горизонтальный элемент рамной или каркасной системы: он работает между колоннами, стойками или стенами и передаёт нагрузку на опоры.
Если ригель железобетонный, его рассчитывают как изгибаемый или внецентренно сжатый элемент по СП 63.13330.2018. Для стального ригеля применяют СП 16.13330.2017, для деревянного — СП 64.13330.2017. Поэтому правильное определение в проекте всегда привязано к материалу и расчётной схеме.
Чем ригель отличается от балки
| Термин | Как обычно применяют |
|---|---|
| Балка | Любой горизонтальный или наклонный элемент, работающий на изгиб |
| Ригель | Балка в составе каркаса, которая связывает колонны или стойки |
| Перемычка | Элемент над проёмом, который несёт кладку или участок стены |
В разговорной речи ригель часто называют балкой. Это не ошибка, если речь идёт только о принципе работы. Но в чертежах КР лучше сохранять термин проекта: «ригель Р-1», «балка Б-2», «перемычка ПР-3» — это разные позиции спецификации.
Что проверить в чертежах
- Схему опирания: шарнир, жёсткий узел, консоль или неразрезной элемент.
- Сечение, материал, класс бетона или марку стали.
- Армирование и анкеровку в узле колонна-ригель для железобетона.
- Прогиб, раскрытие трещин и огнестойкость, если ригель несёт перекрытие.
Для смежных терминов см. балка и перемычки в доме из газобетона.
Статья актуальна на 2026 год: расчётные ссылки даны по СП 63.13330.2018, СП 16.13330.2017 и СП 64.13330.2017.
