Для двухэтажного дома обычно выбирают двухтрубную схему с коллектором или этажными ветками, насосом, группой безопасности и расширительным баком.
Базовая логика схемы

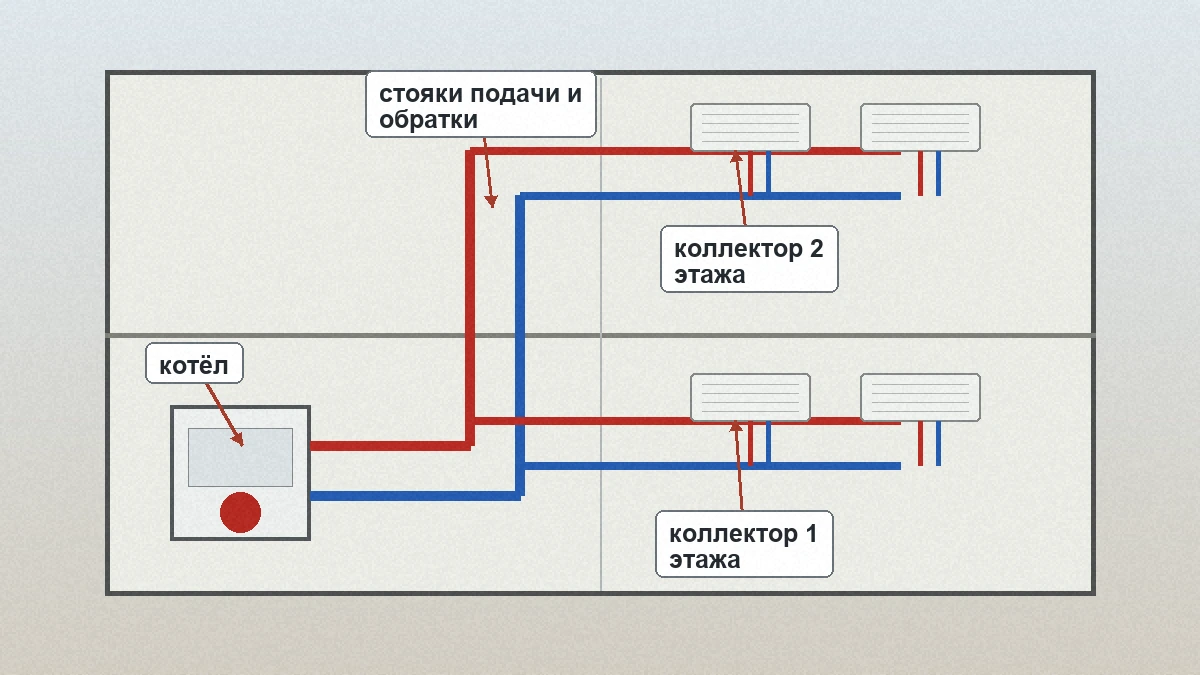

Теплоноситель идёт от котла к распределению, затем по подаче к радиаторам или тёплым полам и возвращается по обратке. Для двух этажей удобны отдельные ветки или коллекторы: так проще балансировать расход и отключать этаж без остановки всего дома. Требования к отоплению и расчётным параметрам принимают по СП 60.13330.2020.
Однотрубную разводку в новом частном доме выбирают редко: она хуже регулируется, а последние приборы получают более холодный теплоноситель. Для постоянного проживания практичнее двухтрубная тупиковая схема, попутная схема или лучевая разводка от коллектора.
Что входит в обвязку
В котельной нужны котёл, циркуляционный насос или насосные группы, расширительный бак, группа безопасности, фильтр, запорная арматура, слив и подпитка. Для тёплых полов добавляют смесительный узел, если температура подачи в радиаторы выше допустимой для пола. О назначении защитных элементов читайте в статье группа безопасности котла.
Если дом отапливается электричеством, проверяют выделенную мощность и отдельные линии питания; это разобрано в материале электрокотёл для дома. При нескольких источниках тепла заранее задают приоритеты, как в схеме комбинированного отопления.
Ошибки, которые видно на схеме
- нет балансировочных клапанов на этажах, поэтому ближний контур забирает расход;
- расширительный бак поставлен после запорного крана без защиты от случайного отсечения;
- тёплый пол подключён напрямую к высокой температуре радиаторного контура;
- не оставлен доступ к фильтру, насосу и воздухоотводчикам.
Монтаж внутренних систем проверяют и испытывают по СП 73.13330.2016 до закрытия труб отделкой.
Статья актуальна на 2026 год. Перед монтажом схемы отопления проверьте теплопотери, гидравлику веток и доступ к обслуживанию.
