Калькулятор подбирает гильзу для ввода воды через фундамент, проверяет зазор вокруг трубы, длину гильзы и отметку относительно промерзания.
| Узел | Проверка |
|---|---|
| Гильза | Зазор, выпуск за поверхность и герметизация эластичным материалом. |
| Глубина ввода | Сверка с расчетной глубиной промерзания и фактической планировкой участка. |
| Ввод в дом | Компенсация подвижек, защита от воды, возможность обслуживания. |
Как пользоваться расчетом гильзы
Выберите наружный диаметр ПНД-трубы, задайте толщину фундамента, зазор до гильзы и глубину ввода. Калькулятор покажет минимальный внутренний размер гильзы, ближайший стандартный диаметр, длину с выпуском за бетон и риск промерзания.
Зазор нужен не «для красоты»: труба не должна быть зажата бетоном. Пространство вокруг трубы уплотняют эластичным материалом и герметизируют так, чтобы узел держал воду, но оставался компенсирующим.
Нормативная база
- СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения» — проектирование наружного водоснабжения и вводов к зданию.
- СП 131.13330.2020 «Строительная климатология» — климатические данные, которые используют для проверки глубины промерзания.
- Если нужна сама глубина промерзания по региону, используйте отдельный материал: расчет глубины промерзания грунта по СП.
Что проверить до бетонирования
- Гильза выступает за поверхность фундамента и не имеет острых кромок.
- Ввод воды не попадает в холодную зону отмостки без утепления или греющего кабеля.
- Труба отмечена на исполнительной схеме, внутри дома остается доступ к вводному узлу.
- Герметизация не превращает ПНД-трубу в жестко забетонированную деталь.
Как устроить проход

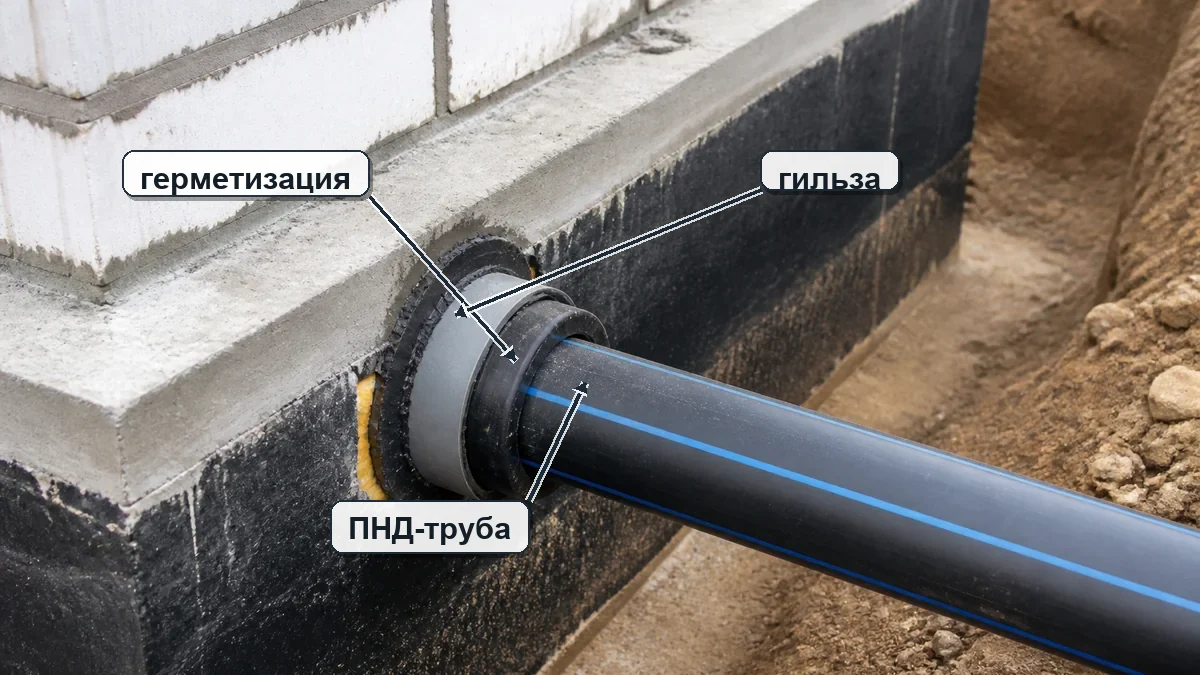

В фундамент закладывают гильзу большего диаметра, чем водопроводная труба. Внутри оставляют зазор для уплотнения и возможной подвижки. Прямая заливка ПНД-трубы в бетон — плохое решение: трубу нельзя заменить, а при подвижках её может пережать.
Трассу заводят ниже глубины промерзания или защищают утеплением и греющим кабелем. Климатические значения сверяют по СП 131.13330.2020, а наружное водоснабжение проектируют с учётом СП 31.13330.2021.
Герметизация и утепление
Снаружи проход защищают от грунтовой воды и промерзания, внутри оставляют доступ к вводному крану. Уплотнение должно держать воду, но не превращаться в жёсткий бетонный зажим. В холодной зоне используют утеплитель с закрытой ячейкой; при риске промерзания добавляют греющий кабель.
Трубу для ввода выбирают по давлению и расходу; подробнее об этом — в статье ПНД труба для водопровода в дом. Общая трасса от источника воды описана в материале зимний водопровод от скважины в дом.
Что проверить до обратной засыпки
- гильза выступает за тело фундамента и не имеет острых кромок;
- ввод не попадает в зону будущей отмостки без утепления;
- указано место трубы на исполнительной схеме;
- внутри дома есть кран, фильтр и доступ к обслуживанию.
Если рядом проходят другие сети, расстояния до фундамента и коммуникаций сверяют со схемой участка; смежно — расстояния от фундамента до инженерных сетей.
Для плитного фундамента ввод лучше согласовать до армирования: после бетонирования перенос отверстия превращается в дорогую доработку с риском для гидроизоляции.
Статья актуальна на 2026 год. Перед бетонированием или засыпкой проверьте гильзу, утепление и доступ к вводному узлу.
