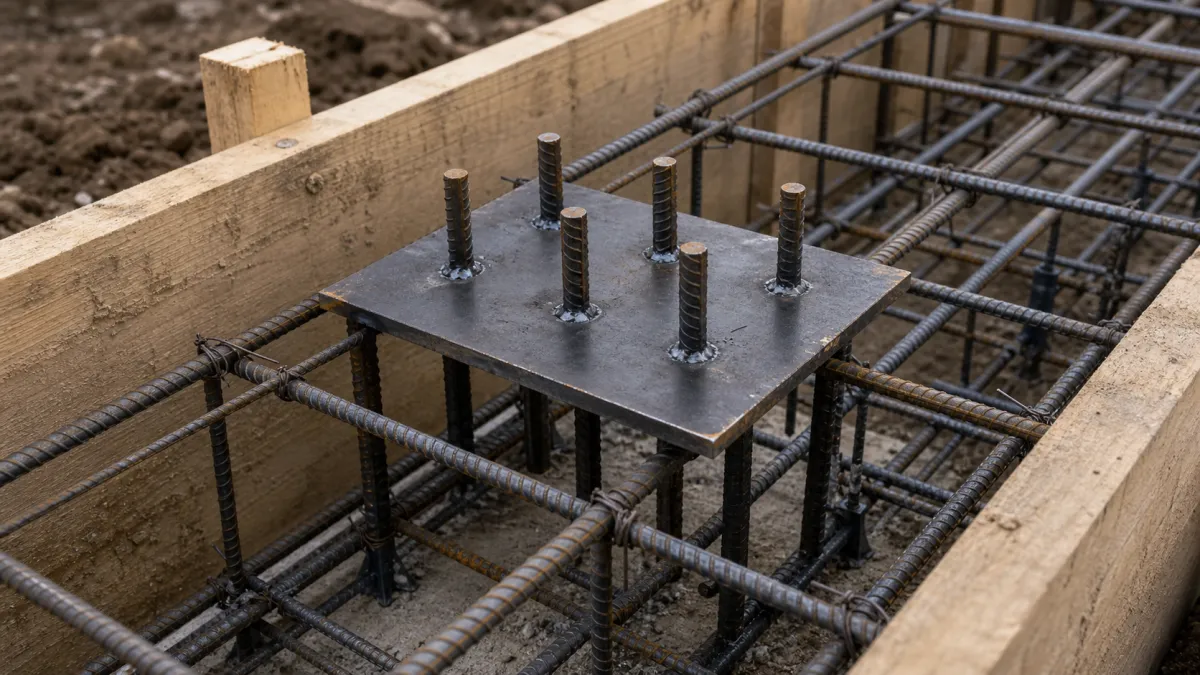

Закладная деталь — это металлический элемент, который заранее ставят в бетон для крепления других конструкций после твердения.
Что такое закладная деталь по нормам
В железобетонных конструкциях закладные детали применяют как стальные пластины, анкеры, стержни или их сварные изделия, которые передают усилия от прикрепляемых элементов в бетон. Их расчет и расположение связывают с СП 63.13330.2018, а сварные арматурные и закладные изделия проверяют по ГОСТ 10922-2012.
В проекте закладная деталь должна иметь марку, размеры, материал, сварные швы, привязку к осям и отметкам. Если деталь нужна для колонны, лестницы, ограждения или оборудования, ее нельзя заменять случайной пластиной на площадке без расчета и согласования.
Что бывает закладной деталью
| Вид | Для чего нужен |
|---|---|
| Пластина с анкерами | Крепление стальных элементов, стоек, рам и оборудования |
| Анкерная группа | Передача усилий от колонны или опоры в бетон |
| Петля или выпуск | Монтаж, строповка или связь с соседним элементом |
| Гильза или втулка | Проход крепежа, трубы или технологического элемента |
Что проверить перед заливкой
- Марку детали по ведомости и чертежу КЖ или КМ.
- Положение по осям, высоте, повороту и вылету из бетона.
- Сварные швы, анкеры, защиту от коррозии и чистоту поверхности.
- Связь с арматурным каркасом без смещения рабочих стержней.
После бетонирования исправить ошибку трудно: приходится сверлить, химически анкерить или усиливать узел. Поэтому закладные детали принимают до закрытия бетоном вместе со скрытыми работами.
Статья актуальна на 2026 год: расчетная логика сверена с СП 63.13330.2018, сварные закладные изделия — с ГОСТ 10922-2012.
