Анкеровка арматуры: что это

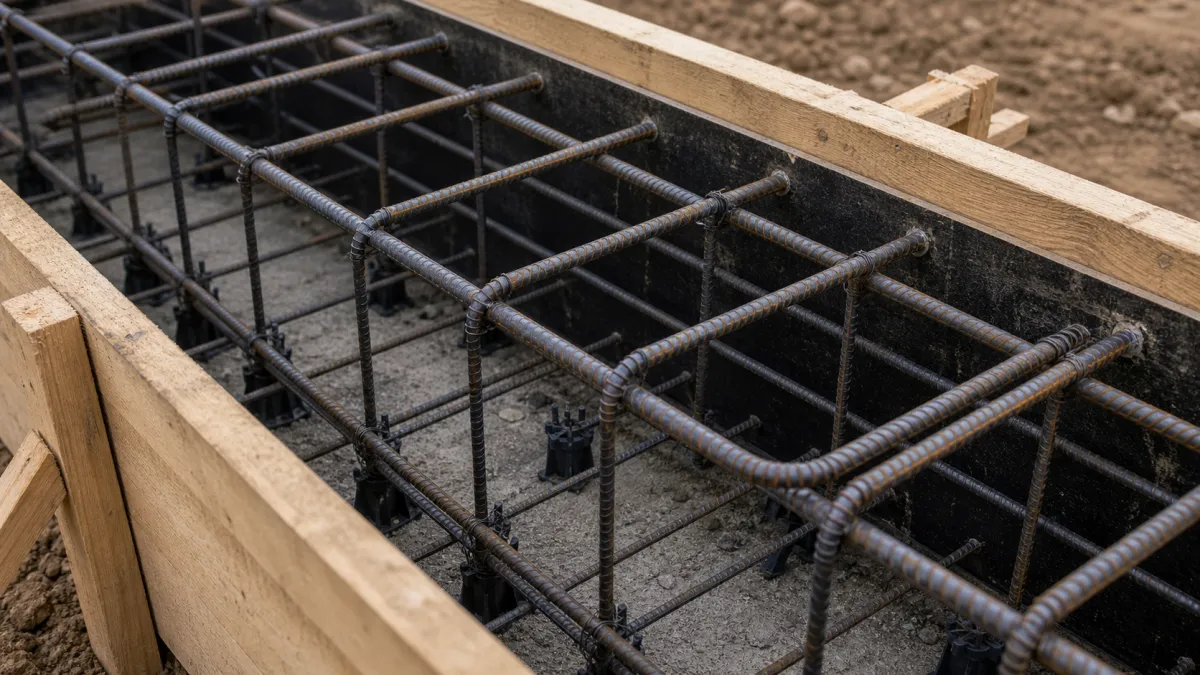

Анкеровка арматуры — это передача усилия со стержня на бетон в зоне его заделки. Для железобетонных конструкций в области применения СП 63.13330.2018 длину анкеровки определяют расчетом: универсального правила «40d» или «50d» для всех узлов нет. На результат влияют расчетное сопротивление арматуры, сцепление с бетоном, профиль и диаметр стержня, напряженное состояние и конструктивное решение зоны анкеровки. СП 63.13330.2018 — Росстандарт.

Какие способы анкеровки предусматривает СП 63

Пункт 10.3.21 допускает прямое окончание стержня, загиб в виде крюка, лапки или петли, приварку дополнительных поперечных стержней, дополнительные П-образные стержни или сварные сетки, а также специальные анкерные устройства на конце стержня. Эти способы применяют отдельно или в сочетании в зависимости от типа арматуры и решения узла.

По п. 10.3.22 прямая анкеровка и анкеровка с лапками допускаются только для арматуры периодического профиля. Для растянутых гладких стержней предусматривают крюки, петли, приваренные поперечные стержни или специальные анкерные устройства. Лапки, крюки и петли в общем случае не применяют для анкеровки сжатой арматуры; СП отдельно оговаривает случай гладкой арматуры, которая может оказаться растянутой при отдельных сочетаниях нагрузок.

Как рассчитывают длину анкеровки

По п. 10.3.24 сначала определяют базовую длину анкеровки l_0,an, необходимую для передачи расчетного усилия в стержне на бетон:

l_0,an = R_sA_s / (R_bondu_s),

где R_s — расчетное сопротивление арматуры; A_s — площадь поперечного сечения стержня; u_s — периметр его сечения; R_bond — расчетное сопротивление сцепления арматуры с бетоном. В СП R_bond определяется через расчетное сопротивление бетона осевому растяжению и коэффициенты, учитывающие поверхность и диаметр арматуры.

Требуемую расчетную длину по п. 10.3.25 определяют как l_an = α₁l_0,an(A_s,cal/A_s,ef). Здесь A_s,cal — требуемая по расчету площадь арматуры, A_s,ef — фактически установленная. Для ненапрягаемых стержней периодического профиля с прямыми концами α₁ принимают 1,0 при растяжении и 0,75 при сжатии. При наличии предусмотренных СП анкерующих мероприятий или поперечного обжатия расчетную длину допускается уменьшать, но не более чем на 30%.

Фактическую длину анкеровки в любом случае принимают не менее 15d_s и 200 мм, а для ненапрягаемых стержней — также не менее 0,3l_0,an. Это нижние ограничения, а не готовая длина анкеровки: сначала выполняют расчет и затем проверяют минимумы. СП 63.13330.2018, пп. 10.3.24–10.3.25.

Предварительная проверка расчета. Для проверки исходных данных и расчетной длины можно использовать калькулятор BET-08 «Расчёт длины анкеровки и нахлёстки арматуры». Он реализует расчет по СП 63.13330.2018 и отдельно показывает нормативные минимумы. Результат калькулятора не заменяет проверку конкретного проектного решения и рабочей документации.

Почему 40d и 50d нельзя применять как универсальное правило

Фиксированное число диаметров не учитывает класс бетона, расчетное сопротивление и профиль арматуры, диаметр стержня, напряженное состояние и отношение требуемой площади арматуры к фактически установленной. Поэтому одно и то же значение в диаметрах для разных узлов может не совпасть с требуемой расчетной длиной.

Анкеровку также нельзя смешивать со стыком стержней внахлестку. Для нахлесточных соединений СП 63 предусматривает отдельные требования пп. 10.3.29–10.3.32 и собственную расчетную зависимость. Практические требования к таким соединениям разобраны отдельно в статье «Перехлёст арматуры при вязке».

Что проверить в рабочем чертеже

• класс и диаметр арматуры, профиль стержня и класс бетона;
• растянут стержень или сжат в рассматриваемом сочетании;
• требуемую по расчету и фактически установленную площадь арматуры;
• способ анкеровки и наличие дополнительных анкерующих мероприятий;
• достаточность фактической длины заделки и соблюдение минимальных ограничений;
• не перепутана ли анкеровка со стыком внахлестку;
• соответствует ли решение общему арматурному каркасу и доступной длине стержней с учетом стандартной длины арматуры.

Вывод: длина анкеровки — расчетный параметр конкретного железобетонного узла. Значения 40d, 50d и другие фиксированные кратности диаметру нельзя принимать универсально без проверки по СП 63.13330.2018 и условиям рассматриваемой конструкции.
