Проект частного дома читают от участка к узлам: генплан, планировки, разрезы, конструктив, инженерия, смета. Начинать с фасадов нельзя.

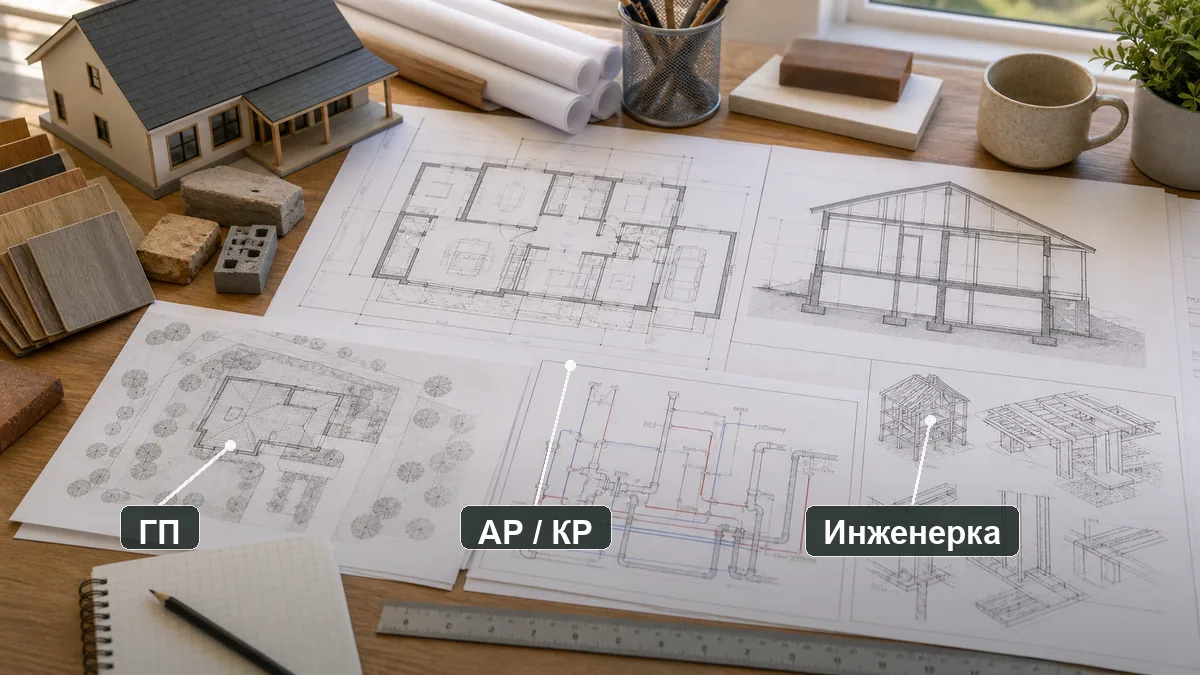

Порядок чтения
Для ИЖС проектная и рабочая документация в общем случае не обязательны: часть 3 статьи 48 ГрК РФ (ред. 2026 года) разрешает застройщику готовить проект по собственной инициативе. Поэтому под «проектом дома» здесь понимается договорной комплект чертежей и спецификаций, который нужен для сметы, стройки и приёмки.
- Генплан. Посадка дома, отступы, подъезд, уровни участка, вводы воды, канализации и электричества.
- АР. Планы этажей, фасады, разрезы, высоты, окна, двери, лестницы и состав помещений.
- КР. Фундамент, стены, перекрытия, армирование, стропила, узлы и спецификации.
- Инженерия. Электрика, теплоснабжение, вентиляция, водоснабжение и канализация.
Сначала смотрят не красоту фасадов, а связку листов между собой: совпадают ли оси, отметки пола, высоты проёмов, толщина стен, шаг балок, места стояков и вводов. Если на плане есть окно, оно должно быть в фасаде, спецификации и узле монтажа; если в КР указан проём, он должен совпадать с АР.
На что смотреть в каждом листе
Проверяйте масштаб, отметки, размеры, привязки осей, спецификации и ссылки на узлы. Если комплект добровольно оформляют по СПДС, ориентиром служит ГОСТ Р 21.101-2026, действующий с 01.04.2026. Но для ИЖС это не делает ПД или РД обязательными: стандарт нужен как язык оформления, а не как требование пройти экспертизу.
В АР ищите размеры помещений, высоты, состав стен и ведомость проёмов. В КР — марку бетона, арматуру, сечения балок, узлы опирания, анкеровку и спецификации. В инженерных листах — трассы труб, кабелей, вентиляции, места оборудования и пересечения с конструкциями. Если инженерка нарисована поверх несущей балки или стояк попадает в окно, это нужно исправлять до сметы и договора.
Когда нужна независимая проверка
Хорошая практика — отдать комплект независимому специалисту до подписания договора с подрядчиком. Он проверит не «дизайн», а комплектность и противоречия: есть ли узлы, совпадают ли разделы, хватает ли спецификаций, можно ли по чертежам посчитать объёмы и принять работы. Если чертежи стали приложением к договору, по статье 743 ГК РФ (ред. 2026 года) они определяют объём работ вместе со сметой.
Если проект нужен для договора, сравните листы с составом коробки дома и сметой на строительство. Общие требования к оформлению разобраны в материале ГОСТ Р 21.101.
Статья актуальна на 2026 год.
