Коллектор отопления — это распределительный узел, который делит подачу и обратку на отдельные контуры радиаторов, тёплого пола или лучевой разводки.
Что означает термин

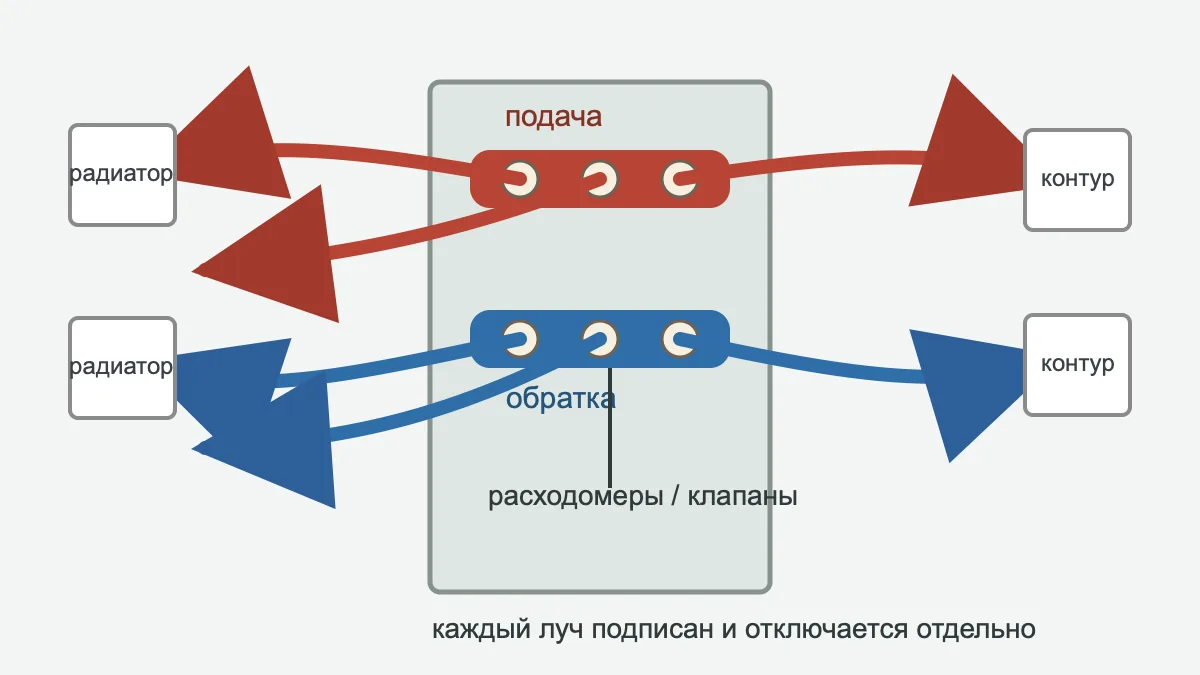

Коллектор состоит из двух гребёнок: подающей и обратной. К ним подключают отдельные лучи к радиаторам, петлям тёплого пола или другим контурам. Такой узел помогает регулировать расход по помещениям и обслуживать контуры без остановки всей системы.
В проекте отопления коллектор проверяют вместе с расчётным расходом, температурой и гидравликой по СП 60.13330.2020. Если речь о лучевой системе, общий принцип разводки описан отдельно: лучевая разводка отопления.
Что входит в коллекторный узел

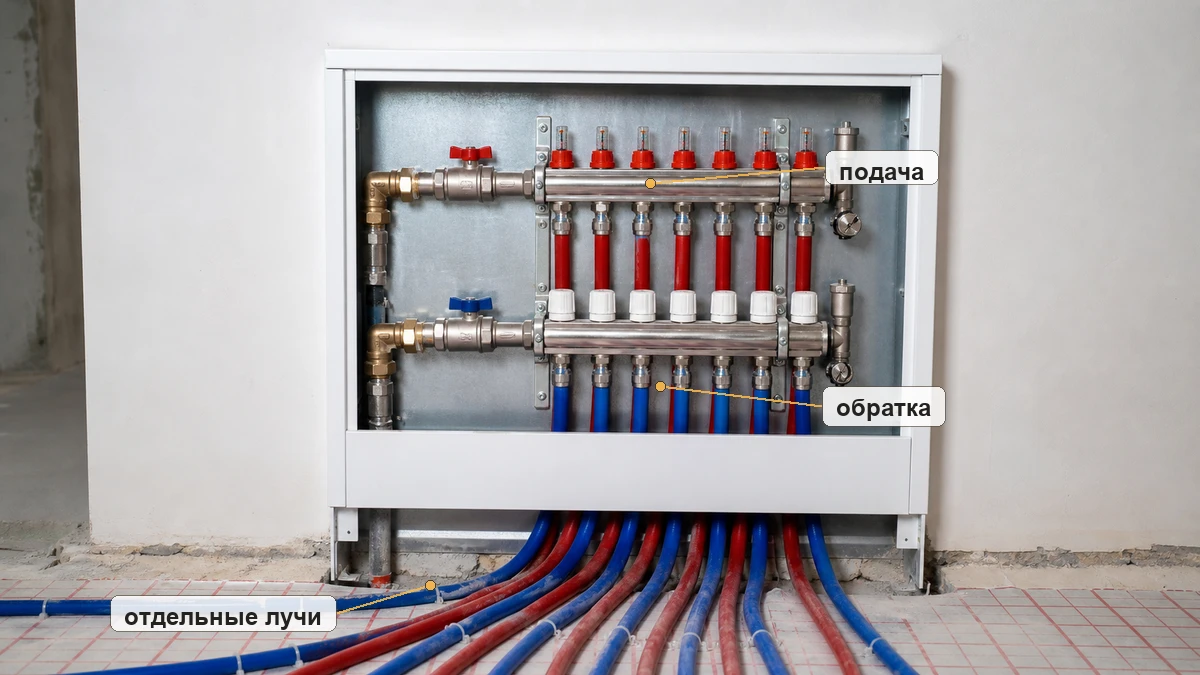

Минимальный узел включает гребёнки подачи и обратки, запорные краны, крепления, воздухоотводчик, слив и понятную маркировку контуров. Для тёплого пола часто добавляют расходомеры, термостатические клапаны, сервоприводы и смесительный узел, если нужна пониженная температура подачи.
Насос подбирают не по числу выходов коллектора, а по суммарному расходу и сопротивлению контуров. Если дальние ветки не прогреваются, проверяют балансировку и циркуляционный насос, а не только открытие кранов.
Что проверить перед монтажом
- Количество выходов с запасом под реальные контуры, а не только под число комнат.
- Диаметр подводки к коллектору и диаметр труб отдельных лучей.
- Есть ли шкаф, крепления, слив, воздухоотводчики и доступ для обслуживания.
- Как подписаны контуры, чтобы после отделки не искать нужную ветку.
- Проведена ли опрессовка до закрытия труб стяжкой, коробом или отделкой.
Если коллектор работает с тёплым полом, петли и шаг укладки увязывают с планом помещений заранее. Практическая связанная тема — тёплый водяной пол.
Статья актуальна на 2026 год: термин и базовые требования к коллекторным узлам сверены с СП 60.13330.2020 и СП 73.13330.2016.
