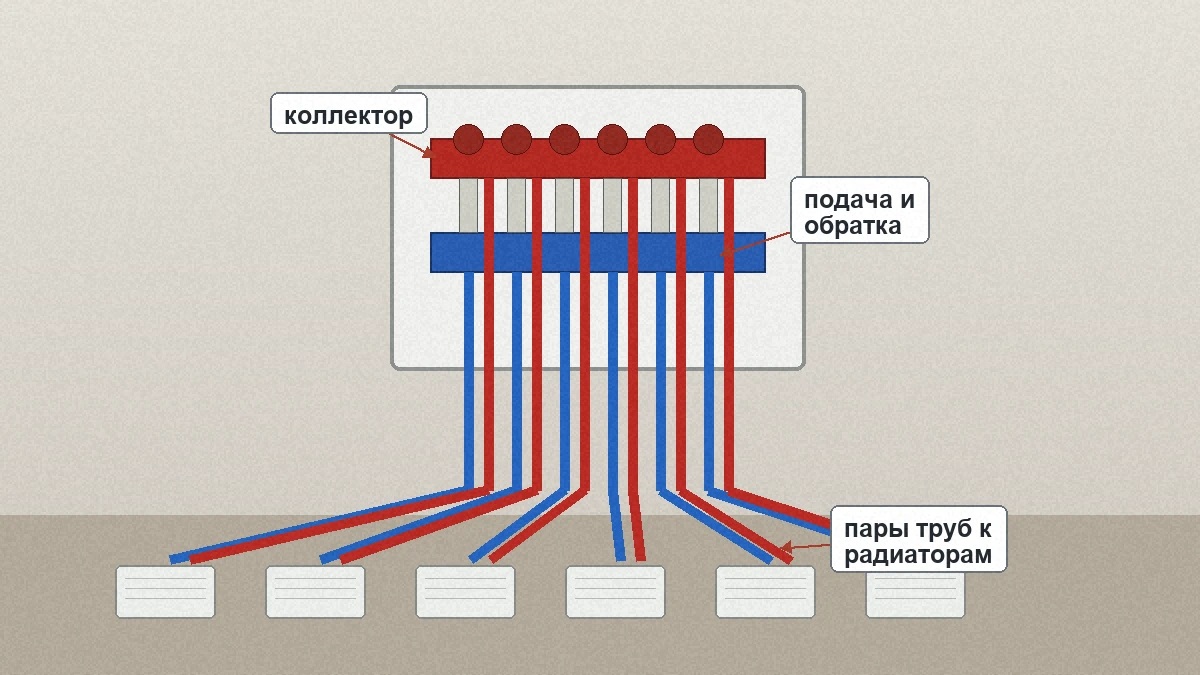

Коллекторно-лучевая разводка отопления — это схема, где каждый радиатор или контур подключён к коллектору отдельной парой труб.
Где коллекторно-лучевая схема уместна
Коллекторно-лучевую разводку выбирают, когда трубы можно спрятать в стяжке, перекрытии или техническом слое пола. Она даёт отдельное регулирование каждого прибора, понятную балансировку и меньше соединений в скрытых местах. В новом доме такая схема помогает заранее развести трассы, но требует места под коллекторные шкафы и больше труб, чем обычная двухтрубная ветка.
Систему отопления рассчитывают по СП 60.13330.2020: расход, температуру подачи, потери давления и тепловую мощность приборов. Монтаж и испытания внутренних трубопроводов выполняют по СП 73.13330.2016.
Что должно быть в коллекторном узле
В коллекторном шкафу нужны подача и обратка, расходомеры или балансировочные клапаны, запорные краны, воздухоотводчик и слив. Для тёплых полов добавляют смесительный узел, если источник тепла работает на радиаторную температуру. Подбор насоса связан с суммарным расходом и сопротивлением петель; смежная тема — циркуляционный насос отопления.
Монтаж лучевой разводки отопления проверяют по плану лучей: от коллектора к каждому прибору должна идти своя подача и обратка без скрытых разборных соединений. Каждый луч лучше подписывать на коллекторе и на плане: спальня, кабинет, санузел, коридор. Это экономит время при пусконаладке и поиске течи. Если в доме есть водяной тёплый пол, сравните требования к контурам в статье тёплый водяной пол.
Риски в смете и монтаже
Проверьте длину каждого луча, диаметр трубы, материал гильз в проходах, теплоизоляцию труб, состав коллекторного шкафа и пусконаладку. Частая ошибка — считать только метры трубы, забывая шкафы, фитинги, автоматику и балансировку. Для общей структуры тепловой части сметы полезна статья смета на отопление и водоснабжение.
Статья актуальна на 2026 год. Перед заливкой стяжки сфотографируйте трассы лучей и выполните опрессовку системы.
