Норматив сопротивления — 30 Ом для TN-C-S, 4 Ом для TT и молниезащиты III категории (ПУЭ 1.7.103, СО 153-34.21.122-2003). Типовая схема — три вертикальных стержня Ø 16 мм, длиной 2,5–3 м, в линию или треугольником с шагом ≥ длины электрода.
Какое сопротивление и для какой системы
Сопротивление контура нормируется отдельно для системы заземления и для молниезащиты — берётся меньшее из двух.
| Назначение | R_з, Ом | Норматив |
|---|---|---|
| TN-C-S, повторное на ВРУ при напряжении сети 220/380 | ≤ 30 | ПУЭ 1.7.103 |
| TT (отдельный контур) | ≤ 50/I срабатывания УЗО, обычно ≤ 4 | ПУЭ 1.7.59 |
| Молниезащита III категории (ИЖС) | ≤ 10–30 в зависимости от грунта | СО 153-34.21.122-2003 п. 3.2.2.5 |
| Газовое оборудование (отдельный контур) | ≤ 10 | ПУЭ 1.7.103, СП 62.13330 |
В TN-C-S повторное заземление на ВРУ — резерв на случай обрыва нулевого PEN-проводника от подстанции; основное защитное действие выполняется через PE-проводник, идущий к каждому потребителю. Для отдельной системы TT (без связи с PEN сетевой) контур заземления — единственный путь стекания тока, поэтому требование жёстче (≤ 4 Ом).
Расчёт сопротивления одиночного стержня и группы
Для вертикального стержня в однородном грунте:
R₁ = (ρ / 2π·L) · [ln(2·L/d) + 0,5·ln((4·t+L)/(4·t-L))]
где ρ — удельное сопротивление грунта Ом·м, L — длина стержня м, d — диаметр стержня м, t — глубина от поверхности до середины стержня.
Удельные сопротивления типовых грунтов: песок сухой — 500–1000, песок влажный — 100–500, суглинок — 60–150, глина — 20–80, торф — 10–40, чернозём — 30–100. Влажность и температура меняют ρ в 2–3 раза по сезонам — летом и зимой контур работает хуже, поэтому проектное значение берут с коэффициентом сезонности 1,2–1,5.
Для одного стержня L = 3 м, d = 16 мм в суглинке (ρ = 100 Ом·м, t = 2,5 м):
R₁ ≈ (100 / (2·3,14·3)) · [ln(2·3 / 0,016) + 0,5·ln((10+3)/(10-3))] ≈ 5,3 · [5,93 + 0,31] ≈ 33 Ом.
Группа из n стержней на расстоянии s ≥ L уменьшает суммарное сопротивление с коэффициентом использования η = 0,75–0,85: R_гр = R₁ / (n · η). Для трёх стержней по 3 м в треугольнике с шагом 3 м в суглинке: R_гр ≈ 33 / (3 · 0,8) = 13,7 Ом — укладывается в 30 Ом для TN-C-S, но не в 4 Ом для TT.
В сухом песке такая же конфигурация даст 70–100 Ом — нужны 5–7 стержней или глубинные электроды длиной 6 м. На выходе считать «по таблицам интернета» нельзя — измерять прибором М416 или MRU-101 после монтажа, до засыпки.
Монтаж и материалы
Электроды — горячеоцинкованная сталь 50×50×5 мм или круг Ø 16 мм, по ГОСТ Р 50571.5.54-2013 (электроустановки низковольтные, заземляющие устройства). Чёрная сталь не оцинкованная — проржавеет за 8–10 лет, медь дороже но служит 30+. Стержни забивают кувалдой через насадку, длина одной секции 1,5 м с резьбовым соединением на муфтах.

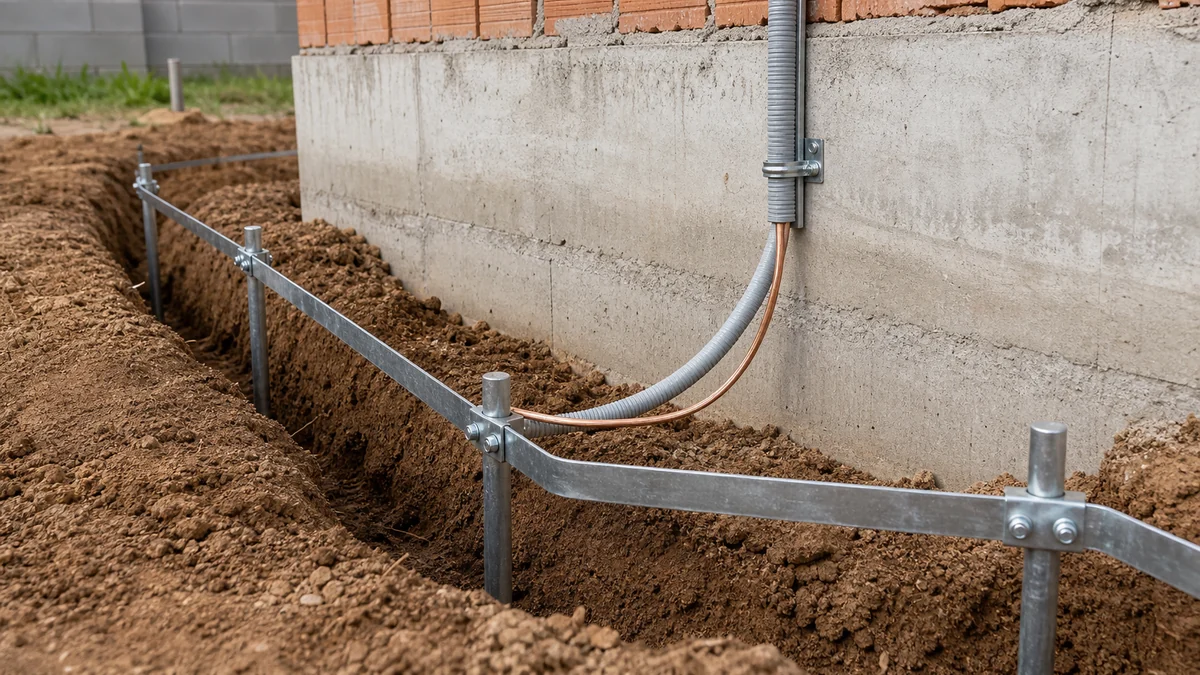

Горизонтальный соединитель — полоса 40×4 мм или круг Ø 10 мм, на глубине 0,5–0,7 м (ниже промерзания и зоны выщелачивания), приваривается к стержням сваркой не менее 100 мм длины шва или болтовым соединением с защитой от коррозии. Соединение к шине PE на ВРУ — через болтовое крепление, не сварка (для возможности измерения и обслуживания).
Контур ставят в 1–3 м от фундамента, не под отмосткой и не под канализацией; от газовой трубы и обсадной трубы скважины — не ближе 1 м. На пучинистых грунтах верхний горизонтальный соединитель ниже глубины промерзания (см. таблицу промерзания) — иначе морозное пучение оторвёт сварные швы за зиму. Контур заземления — основа защиты в схемах TN-C-S/TT и молниезащиты.
