Узел делают разборным под тип кровли: на металлочерепице — фартук из планок примыкания со штрабой по стене трубы; на мягкой и фальцевой — листовой фартук с воротником и эластичный либо металлический проходной элемент.
Разные типы труб — разные узлы

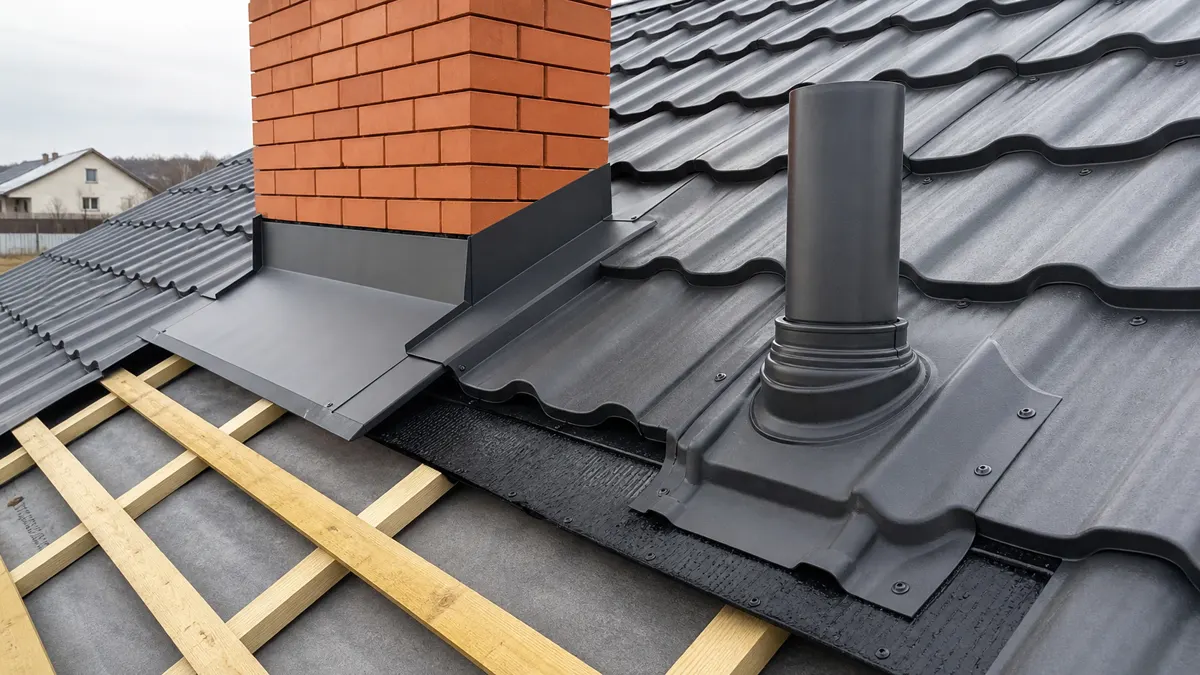

На частном доме через кровлю проходят три разных «трубы», и узел у каждой свой. Кирпичный или керамический дымоход — это прямоугольный массив, узел собирается из четырёх планок примыкания (нижней, двух боковых и верхней) с заводкой под фартук на 150 мм по СП 17.13330.2017 «Кровли». Сэндвич-труба и металлический дымоход — круглое сечение, под него ставят кровельный проходник с термостойким силиконовым воротником (для жаростойких узлов — алюминиевый с асбестокартонной прокладкой). Канализационный фановый стояк и вентканал — холодные, узел проще: пластиковый или резиновый проходной элемент по диаметру.
Узел собирают по уклону: вода сходит сверху на нижнюю планку и не утыкается в боковые швы. На прямоугольной трубе верхний фартук уводят под верхний ряд кровли, нижний — поверх покрытия с вылетом 50–80 мм за корпус трубы. По стене дымохода планка заводится в штрабу 20–30 мм, заполняется термостойким герметиком, кромка отбивается.
Расстояние до сгораемых материалов
У дымохода критично разрывное расстояние. По СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», п. 5.10 и приложениям, расстояние от наружной поверхности кирпичного дымохода до деревянных стропил и обрешётки — 130 мм без защиты, 250 мм для незащищённых конструкций при высокой температуре газов. Для стальных модульных труб (сэндвич) разрыв — по паспорту производителя, обычно 100–200 мм по утеплителю. В точке прохода стропила и обрешётку рубят, проём обрамляют дополнительной балкой и обшивают негорючим листом; зазор закрывают каменной ватой без органических связующих.
Для отопительной системы расчёт состава дымохода и его сопряжения с кровлей — по СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», для газового котла — дополнительно по СП 402.1325800.2018 в части помещения теплогенератора и трассы дымоудаления.
Что часто рвут на узле
- Узел делают «по покрытию» вместо «по уклону»: фартук собирается симметрично, без захода под верхний ряд, и в первую же оттепель вода уходит под кровлю по верхнему шву.
- Силиконовый проходник на сэндвиче ставят без проверки температуры дымовых газов — обычный силикон до 200 °C, для твердотопливных нужен высокотемпературный или металлический.
- Дымоход выходит из конька «в сторону» без верхнего ребра: снежный карман над трубой со скатной стороны сжимает фартук и срывает планку. Лучше выводить трубу ближе к коньку либо ставить снегозадержатель выше по скату.
- Воротник на мягкой кровле кладут без подрезки и приклейки гонта поверх — край заворачивается, вода идёт под битумную черепицу.
Высоту трубы над кровлей считают по СП 7.13130.2013: над плоской — не менее 500 мм, над коньком при расстоянии до 1,5 м — не ниже конька, при 1,5–3 м — не ниже линии под 10° к горизонту от конька. На выбор покрытия для узла полезно смотреть вместе со статьями узел примыкания крыши к стене и фальцевая кровля; для дымохода газового котла — рядом с разбором вентиляции подкровельного пространства, чтобы не путать дымовой канал с подкровельным продухом.
Статья актуальна на 2026 год.
