Калькулятор крутизны откоса по нормам
Введите грунт, глубину выемки и фактическое отношение H:L. Калькулятор сверит откос с табличными значениями для временных выемок до 5 м и покажет условия, при которых нужна проектная проверка устойчивости.
Сверяет фактический откос H:L с табличными значениями для временных выемок до 5 м выше уровня воды и показывает, когда нужен расчет устойчивости по проекту.
| Грунт | до 1,5 м | до 3 м | до 5 м |
|---|
Ограничения
Таблица применима как предварительная проверка для временных выемок до 5 м в нескальных грунтах выше уровня подземных вод и без опасной пригрузки у бровки. При глубине более 5 м, воде, зданиях рядом, технике, длительной остановке работ или неоднородных слоях крутизну и устойчивость назначают проектом.
Нормативная база для проверки
- СП 45.13330.2017 и Правила по охране труда — табличная крутизна откосов временных выемок в зависимости от грунта и глубины.
- СП 22.13330.2016 — расчет оснований и геотехническая проверка, когда табличной крутизны недостаточно.
- СП 45.13330.2017, п. 6.1.10-6.1.17 — условия воды, капиллярного поднятия, крепления стенок и случаи, когда крутизну назначают проектом.
- Водоотвод и дренаж проверяют отдельно: вода в выемке выводит расчет из простой табличной схемы.

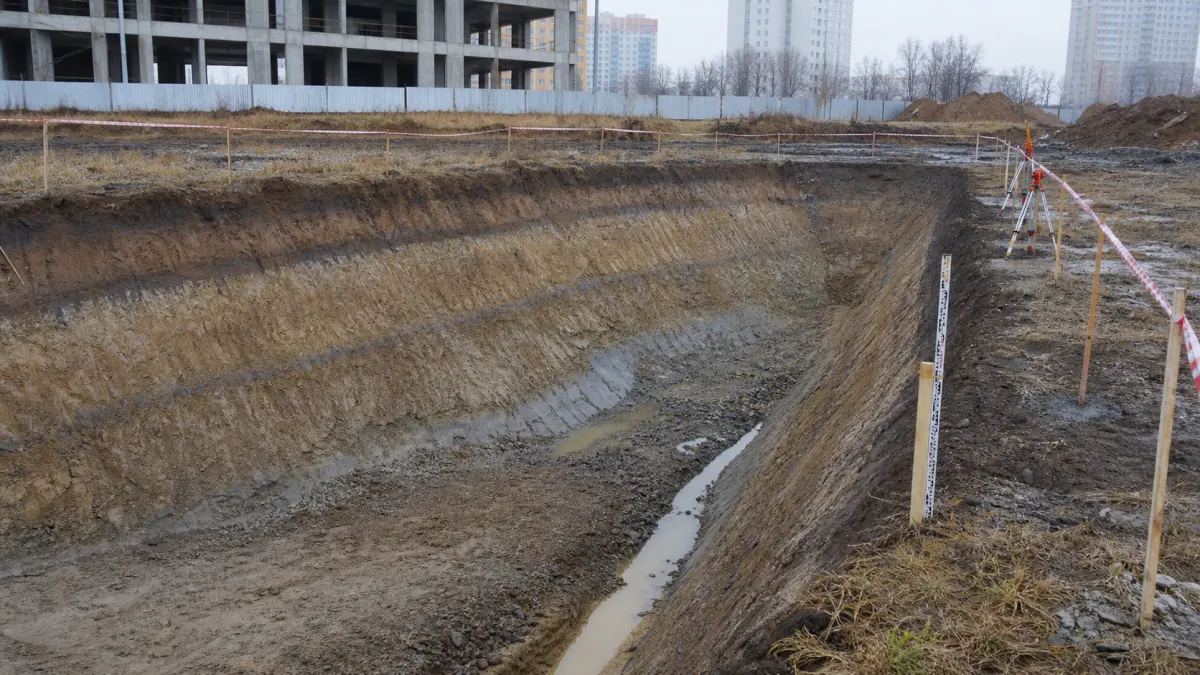

Для откосов котлована проверяют табличную крутизну, устойчивость при сдвиге, воду, нагрузку на бровке и срок раскрытия выемки.
Когда таблицы недостаточно
Для неглубоких временных выемок без воды и пригрузки крутизну можно предварительно сверить с таблицами СП 45.13330.2017. Но это не заменяет расчёт, если котлован глубже 5 м, рядом есть здание, дорога, склад грунта, техника, водонасыщенные слои или длительная остановка работ.
Старые записи 1:1, 1:1,5 и 1:2 показывают отношение высоты к горизонтальному заложению. 1:1 — примерно 45 градусов, 1:1,5 — около 34 градусов, 1:2 — около 27 градусов. Фактическая допустимость зависит не от красивой пропорции, а от грунта, воды и нагрузок.
Что входит в расчёт откоса
- геологический разрез и расчётные характеристики грунтов;
- расчётный уровень грунтовых и поверхностных вод;
- высота выемки, форма откоса и бермы;
- нагрузки на бровке от грунта, техники, материалов и временных дорог;
- проверка поверхности скольжения по СП 22.13330.2016;
- меры водоотвода, укрепления или переход к креплению котлована.
Если расчёт показывает недостаточный запас, проектировщик меняет заложение откоса, добавляет берму, дренаж, временное укрепление или назначает ограждение котлована. Вода в выемке отдельно проверяется через водоотвод и дренаж, а не только через увеличение угла откоса.
Что запросить в проекте
В нормальном расчёте есть схема выемки, отметки, грунтовые слои, УГВ, принятые нагрузки на бровке, коэффициент запаса и ограничения по сроку открытого котлована. Для работ на участке полезно сверить этот расчёт с общей статьёй про котлован и выемку.
Нельзя принимать расчёт откоса, где нет воды, пригрузки на бровке и фактической геологии участка. Такая схема часто выглядит аккуратно на листе, но не отвечает на главный вопрос: будет ли откос устойчив именно на этой площадке.
Статья актуальна на 2026 год. При смене редакции СП 45.13330 или СП 22.13330 параметры сверяйте с действующей версией.
