Автоматический выключатель — аппарат в щите, который отключает линию при перегрузке или коротком замыкании и защищает кабель от перегрева.
Что именно он отключает

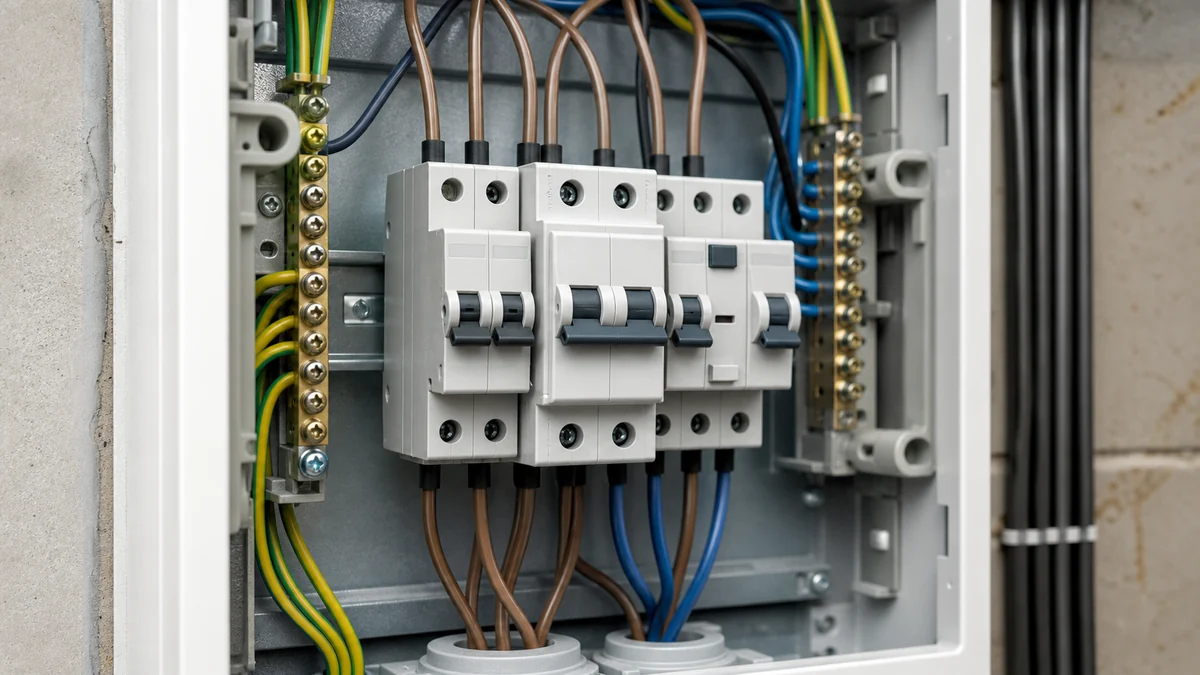

В бытовом щите автоматический выключатель стоит на вводе или на отдельной линии: розетки, освещение, электроплита, насос, гараж. Его задача — разомкнуть цепь, когда ток стал опасным для кабеля и соединений.
Внутри аппарата обычно работают два расцепителя. Тепловой реагирует на длительную перегрузку, например когда на одну группу включили слишком много мощной техники. Электромагнитный срабатывает при коротком замыкании почти сразу. Требования к бытовым автоматам для защиты от сверхтоков описаны в ГОСТ IEC 60898-1-2020.
Автомат не отключает линию только потому, что ток ушёл на землю или через человека. Для такой защиты ставят УЗО или дифавтомат, где защита от утечки совмещена с автоматом.
Какие параметры смотрят на корпусе
Главные обозначения — номинальный ток, характеристика срабатывания, отключающая способность и число полюсов. Номинал выбирают не по мощности прибора отдельно, а по сечению кабеля, способу прокладки и допустимому длительному току. Для кабельных линий ориентируются на ПУЭ, 7-е издание, табл. 1.3.4, а для электроустановок жилых зданий также смотрят СП 256.1325800.2016.
Буква B, C или D показывает диапазон мгновенного срабатывания. В жилых щитах чаще встречается характеристика C, но для длинных линий, слабой сети или специфичной нагрузки выбор проверяют расчётом. Для розеточных групп см. отдельный разбор: какой автомат ставить на розетки.
Что проверить в щите
- Номинал автомата не выше допустимого тока кабеля этой линии.
- На линии с розетками есть дифференциальная защита: УЗО или дифавтомат.
- Вводной, групповые и отдельные автоматы подписаны, чтобы было понятно, что они отключают.
- После повторного срабатывания ищут причину, а не ставят аппарат большего номинала.
Если автомат выбивает без очевидной перегрузки, сначала отключают нагрузку и проверяют линию. Порядок поиска причины описан в статье выбивает автомат в щитке.
Статья актуальна на 2026 год: термин и требования к автоматическим выключателям сверены с ГОСТ IEC 60898-1-2020, ПУЭ и СП 256.1325800.2016.
