Дифавтомат — защитный аппарат, который объединяет автоматический выключатель и УЗО в одном корпусе на DIN-рейке.
От чего он защищает
Дифавтомат отключает линию при перегрузке, коротком замыкании и токе утечки на землю. Первая часть работает как автоматический выключатель, вторая — как устройство защитного отключения. Поэтому один аппарат может заменить связку «автомат + УЗО», если его номинал, характеристика и уставка подобраны под линию.
Для розеточных групп в жилых зданиях обычно используют дифференциальную защиту 30 мА, для зон рядом с ванной и душем — 10 мА по ПУЭ, 7-е издание, п. 7.1.71 и 7.1.79. Требования к дифавтоматам как аппаратам со встроенной защитой от сверхтоков описаны в ГОСТ IEC 61009-1-2020.
Где его ставят

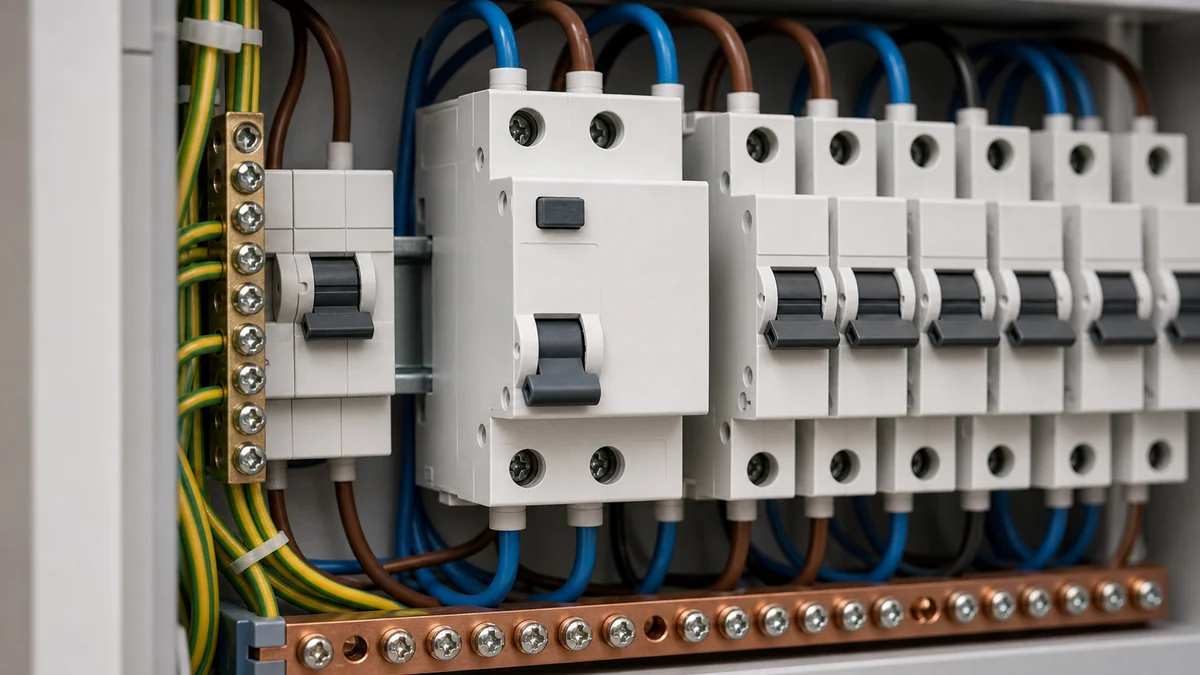

Дифавтоматы часто ставят на отдельные линии: бойлер, стиральную машину, наружные розетки, гараж, электроплиту, электрический тёплый пол, насос или хозпостройку. В щите такой аппарат занимает меньше места, чем отдельный автомат и УЗО, но при срабатывании важно понимать причину: утечка, перегрузка или короткое замыкание.
Если нужно разделить диагностику, используют отдельные устройства: автоматический выключатель плюс УЗО. Подробное сравнение вариантов см. в статье УЗО или дифавтомат.
Что проверить при выборе
- Номинальный ток соответствует сечению кабеля и нагрузке линии.
- Характеристика срабатывания подходит к нагрузке: обычно B или C.
- Уставка утечки выбрана по зоне: 30 мА для большинства розеток, 10 мА для отдельных влажных зон.
- Тип дифференциальной защиты подходит к оборудованию: AC, A или B.
- Нули после разных дифавтоматов не объединены на общей шине.
При повторных отключениях не меняют аппарат вслепую. Сначала отключают нагрузку, проверяют линию и смотрят, что именно произошло; практический разбор — выбивает автомат в щитке.
Статья актуальна на 2026 год: термин, уставки и требования к дифавтоматам сверены с ПУЭ и ГОСТ IEC 61009-1-2020.
