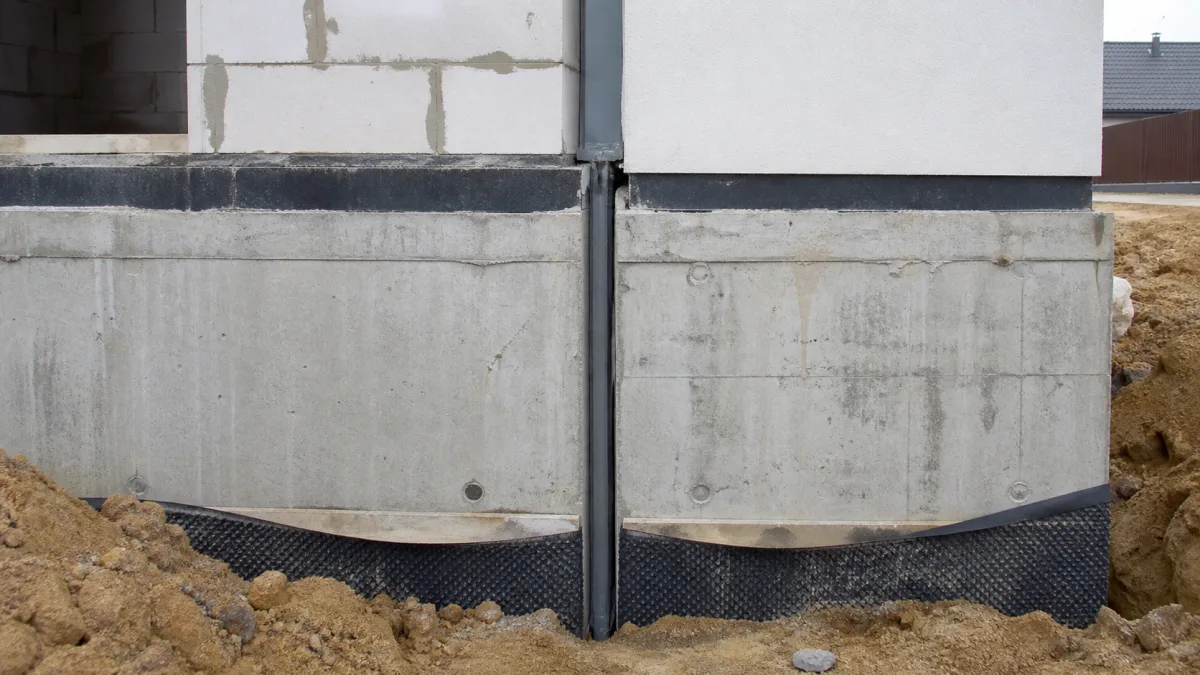

Осадочный шов — это деформационный разрыв, который отделяет части здания с разной ожидаемой осадкой основания.
Как термин связан с нормами
В СП 22.13330.2016 отдельного определения «осадочный шов» нет. Норма работает через расчет деформаций основания: осадку, среднюю осадку, относительную разность осадок, крен, прогиб и горизонтальные перемещения.
Поэтому в проекте осадочный шов проверяют не как название, а как меру против неравномерной осадки. Его назначают, когда части здания различаются по высоте, нагрузке, схеме фундамента или грунтовым условиям.
Для частного дома такой шов встречается реже, чем в крупном здании, но логика та же: пристройка, тяжелый гараж, подвал рядом с мелким фундаментом или переход на другой грунт не должны тянуть основную коробку.
Чем отличается от других швов
| Шов | Главная причина | Что проверяют |
|---|---|---|
| Осадочный | Разная осадка частей здания | Непрерывность разрыва от фундамента вверх |
| Деформационный | Общие перемещения конструкции | Зазор, заполнение и совпадение по слоям |
| Температурный | Расширение и сжатие от нагрева | Ширину зазора и эластичное заполнение |
Что смотреть в проекте
- Где проходит шов: он должен разделять конструктивные части, а не только отделку.
- Есть ли расчет основания по СП 22.13330.2016 с осадками, креном и относительной разностью осадок.
- Как решены фундамент, стены, перекрытия, кровля, гидроизоляция и вводы коммуникаций в зоне шва.
- Не попадает ли шов в место, где его перекрыли жесткой стяжкой, облицовкой или ростверком.
Если причина трещин уже проявилась, отдельно разбирают трещины после усадки дома и грунтовые условия, включая просадочные грунты.
Статья актуальна на 2026 год: термин сопоставлен с расчетом деформаций оснований по СП 22.13330.2016.
